Aufspannplatten & Aufspannfelder

Mit den Aufspannplatten und dem passenden Zubehör richten Sie beliebige Flächen für Ihre Prüfvorrichtungen ein. Die Anbindung erfolgt über die Nut 8 oder über ein Bohrungsraster M6 im Format 40 × 40 mm – so montieren Sie Elemente wiederholgenau an einer bestimmten Stelle. Nuten und Gewinde auf Ober- und Unterseite verbinden die Platten zu größeren Prüfflächen; vormontierte Verbünde liefern wir fertig montiert.

Nut 8 und Bohrung M6 Raster 40 × 40 mm Ober- und Unterseite Vormontiert lieferbar

Angebot anfragen Datenblätter & 3D-Daten

Auf Anfrage

Alle Bauteile im Überblick

FM-PB-200

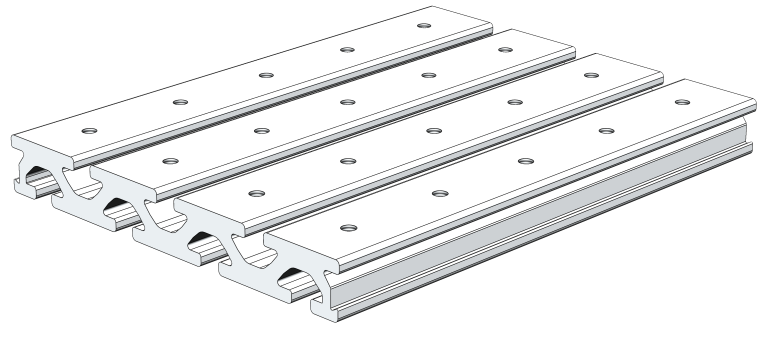

Platte 200

Länge: 200 mm
Breite: 152 mm
Verbindung: Nut 8 und Bohrung M6
Anwendung: Grundplatte

Preis auf Anfrage

Anfragen Datenblatt

FM-PB-400

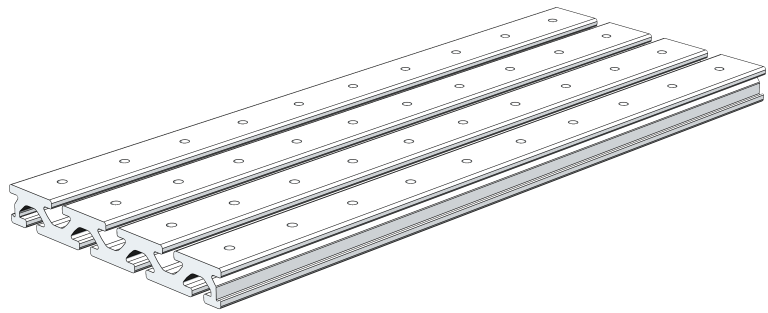

Platte 400

Länge: 400 mm
Breite: 152 mm
Verbindung: Nut 8 und Bohrung M6
Anwendung: Grundplatte

Preis auf Anfrage

Anfragen Datenblatt

FM-PB-600

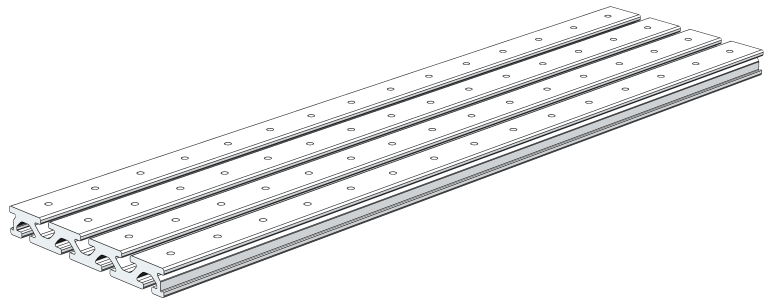

Platte 600

Länge: 600 mm
Breite: 152 mm
Verbindung: Nut 8 und Bohrung M6
Anwendung: Grundplatte

Preis auf Anfrage

Anfragen Datenblatt

FM-CB-200

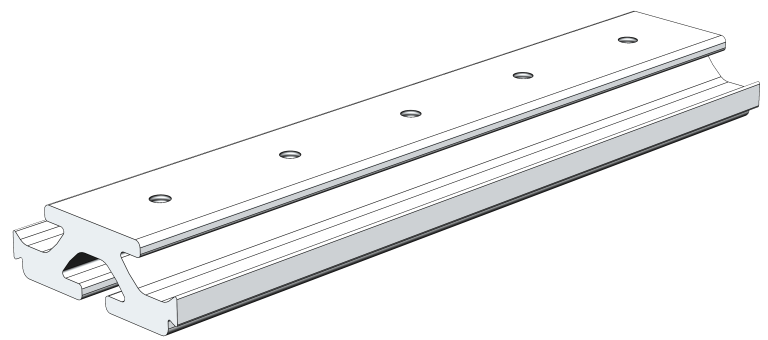

Plattenverbinder 200

Länge: 200 mm
Breite: 55 mm
Verbindung: Nut 8 und Bohrung M6
Anwendung: Platten verbinden

Preis auf Anfrage

Anfragen Datenblatt

FM-CB-400

Plattenverbinder 400

Länge: 400 mm
Breite: 55 mm
Verbindung: Nut 8 und Bohrung M6
Anwendung: Platten verbinden

Preis auf Anfrage

Anfragen Datenblatt

FM-CB-600

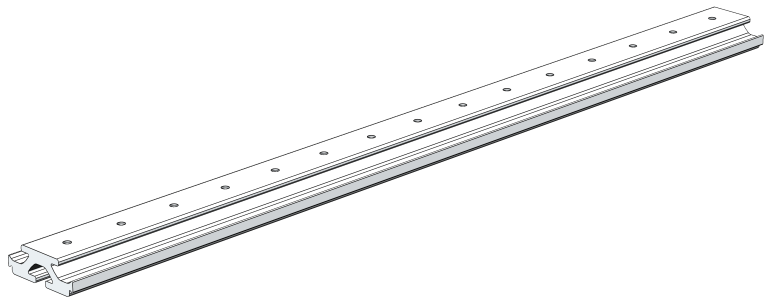

Plattenverbinder 600

Länge: 600 mm
Breite: 55 mm
Verbindung: Nut 8 und Bohrung M6
Anwendung: Platten verbinden

Preis auf Anfrage

Anfragen Datenblatt

FM-CM-348

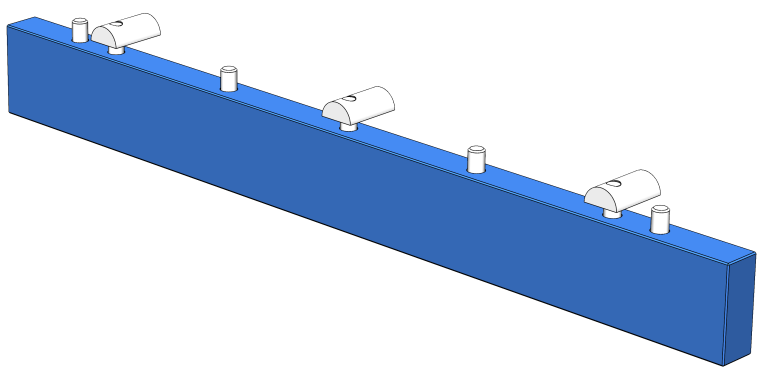

Mittenverbindersatz

Länge: 348 mm
Höhe: 36 mm
Verbindung: Schraube / Nutenstein M6
Anwendung: Platten fixieren

Preis auf Anfrage

Anfragen Datenblatt

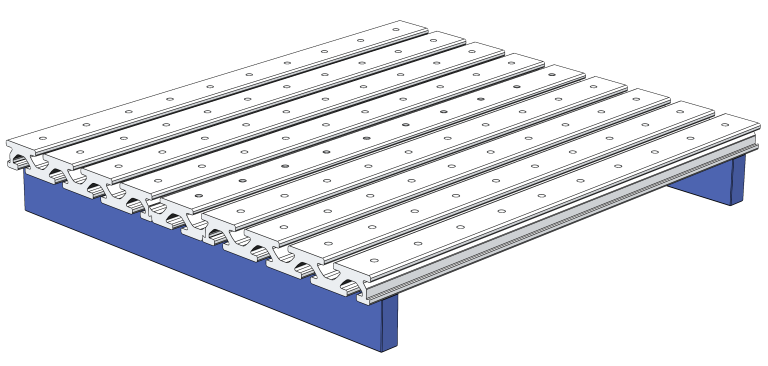

FM-AP-400-352

Vormontierte Platte 400 × 352

Länge: 400 mm
Breite: 352 mm
Verbindung: Nut 8 / Gewinde M6
Anwendung: Fertige Prüffläche

Preis auf Anfrage

Anfragen Datenblatt

FM-AP-600-352

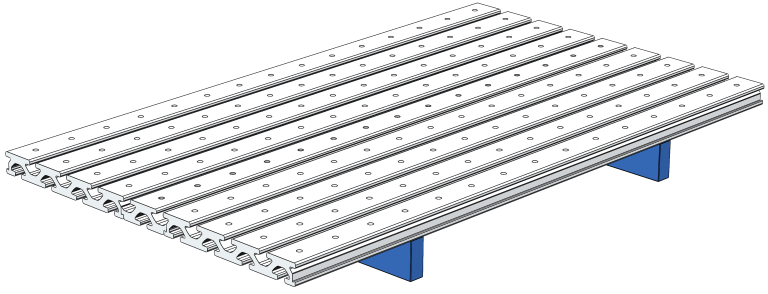

Vormontierte Platte 600 × 352

Länge: 600 mm
Breite: 352 mm
Verbindung: Nut 8 / Gewinde M6
Anwendung: Fertige Prüffläche

Preis auf Anfrage

Anfragen Datenblatt

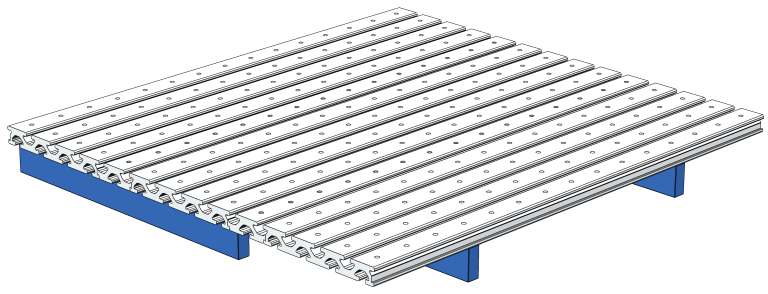

FM-AP-600-552

Vormontierte Platte 600 × 552

Länge: 600 mm
Breite: 552 mm
Verbindung: Nut 8 / Gewinde M6
Anwendung: Fertige Prüffläche

Preis auf Anfrage

Anfragen Datenblatt

FM-AP-600-752

Vormontierte Platte 600 × 752

Länge: 600 mm
Breite: 752 mm
Verbindung: Nut 8 / Gewinde M6
Anwendung: Fertige Prüffläche

Preis auf Anfrage

Anfragen Datenblatt

Preise auf Anfrage. Datenblätter und STEP-Dateien aller Bauteile finden Sie im Download-Bereich.

Profi-Tipp

Die Aufspannplatten sind noch nicht im Shop – wir erstellen Ihnen gerne ein Angebot, auch für Sonderformate. Eine Übersicht über das gesamte Prüfplattensystem finden Sie im Datenblatt.

Übersicht Prüfplattensystem (PDF) Sonderlösung anfragen
