SMARTTESTER® MECHANICS
Verbinder & Verlängerungen

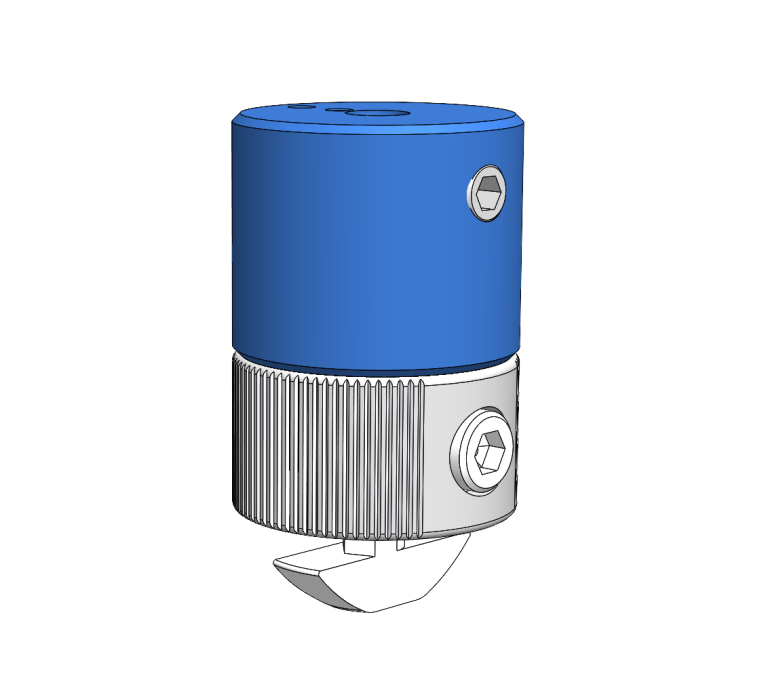

Die Verbinder und die zugehörigen Verlängerungen sind die Grundelemente des MECHANICS-Baukastens. Verbinder lassen sich direkt an die Nut 8 anschließen (Click-Verbinder) oder mit Niederzugzapfen und Bohrung kombinieren. Niederzugzapfen gibt es für die Nut 8 (Ausführung M6) und für die Nut 5 (Ausführung M5).
20 Bauteile im Shop
Alle Bauteile im Überblick
3D
3D

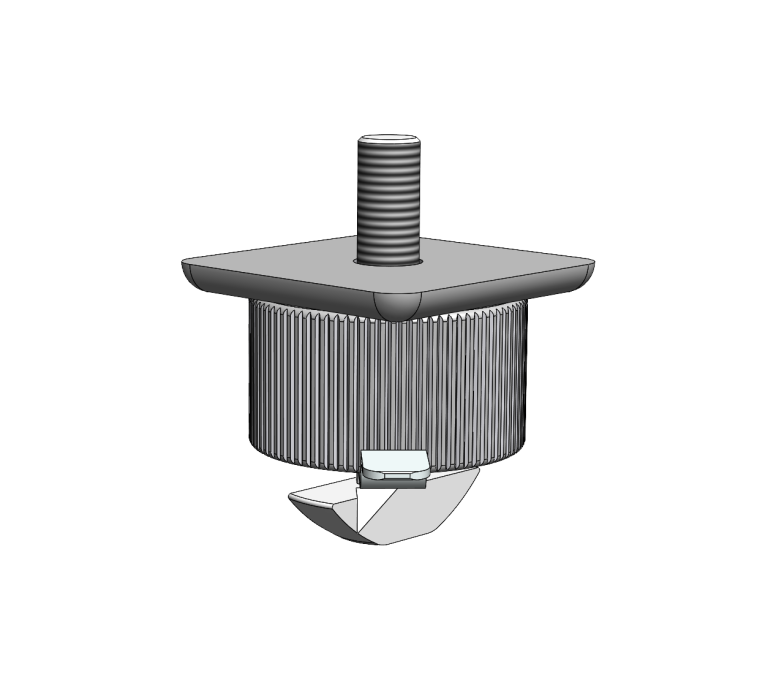

3DClick-Verbinder Senkrecht
Zum senkrechten Anschluss von Profilen mit der Nut 8.
Doppelzapfen 8
Der Doppelzapfen 8 dient zum Verbinden von zwei MECHANICS Bauteilen mit der Bohrung 8.
Niederzugzapfen 8-21
Der Niederzugzapfen 8-21 dient zum Verbinden von MECHANICS Bauteilen mit Bohrung 8.
Aussengewinde M5 zum Einschrauben in plane Flächen.
Niederzugzapfen 8-23
Der Niederzugzapfen 8-23 dient zum Verbinden von MECHANICS Bauteilen mit Bohrung 8.
Aussengewinde M6 zum Einschrauben in plane Flächen.
Niederzugzapfen 8-26
Der Niederzugzapfen 8-26 dient zum Verbinden von MECHANICS Bauteilen mit Bohrung 8.
Aussengewinde M6 zum Einschrauben in Nutenstein 8-M6 und zur Verwendung mit Nut8.

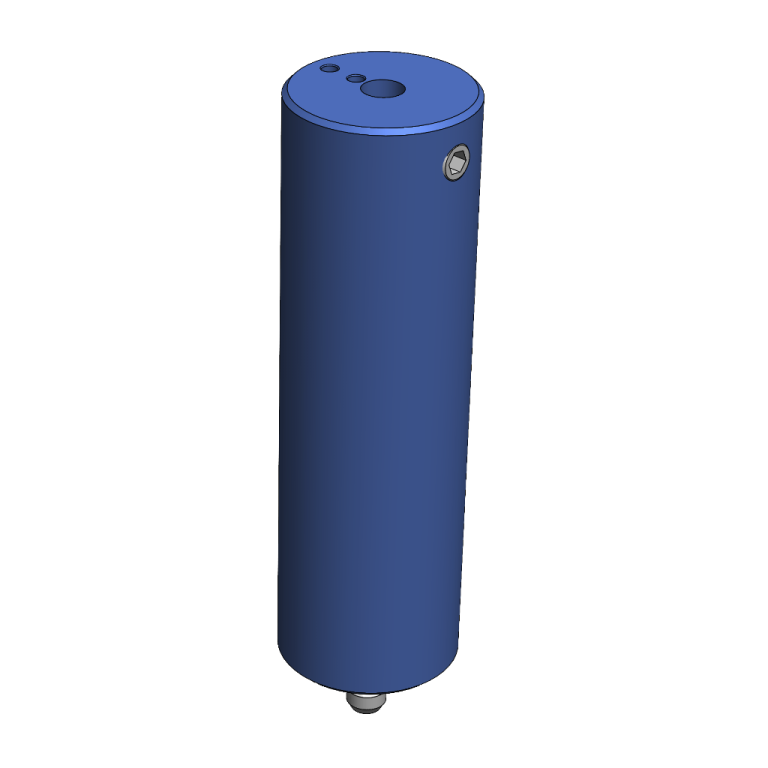

3DVerlängerung 120
Verlängerung 120 mm zum Verbinden zweier Bauteile mit Bohrung 8 und Niederzugzapfen.
Ein Niederzugzapfen (8-23) und eine Spannschraube (kurz) liegenen bei.

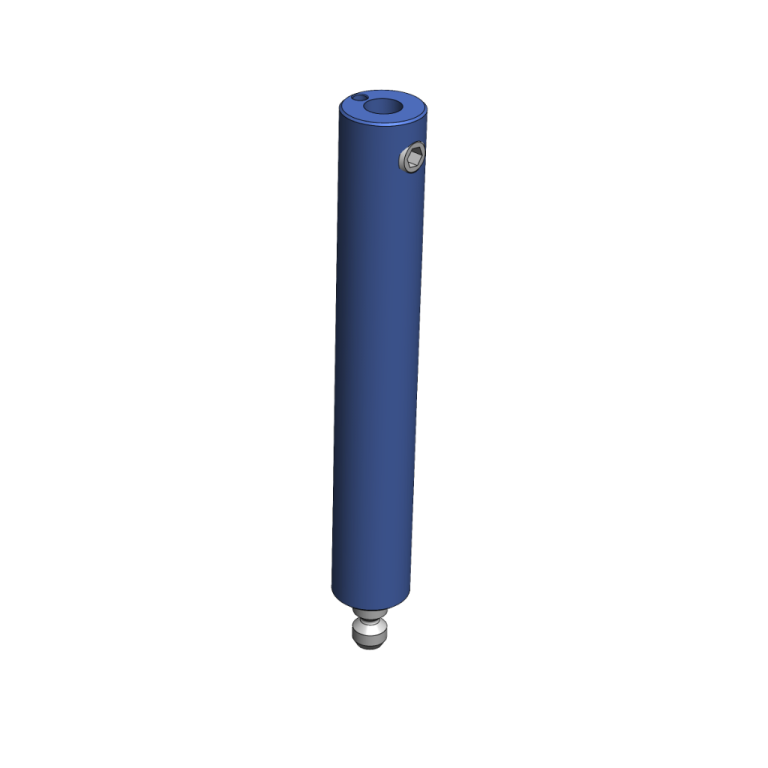

3DVerlängerung 120 - S
Verlängerung 120 mm (S) zum Verbinden zweier Bauteile mit Bohrung 8 und Niederzugzapfen.
Ein Niederzugzapfen (8-23) und eine Spannschraube (kurz) liegenen bei.

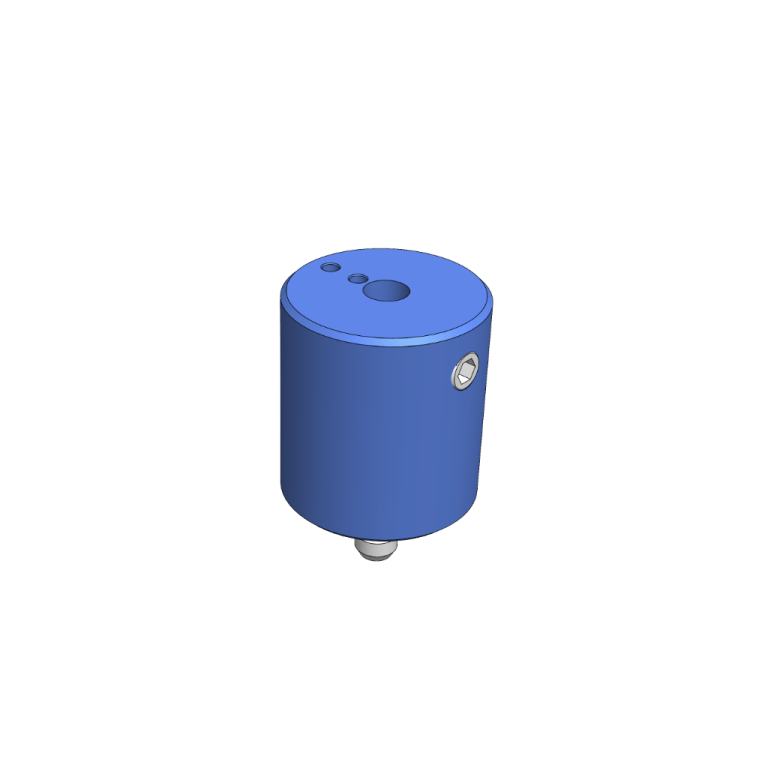

3DVerlängerung 40
Verlängerung 40 mm zum Verbinden zweier Bauteile mit Bohrung 8 und Niederzugzapfen.
Ein Niederzugzapfen (8-23) und eine Spannschraube (kurz) liegenen bei.

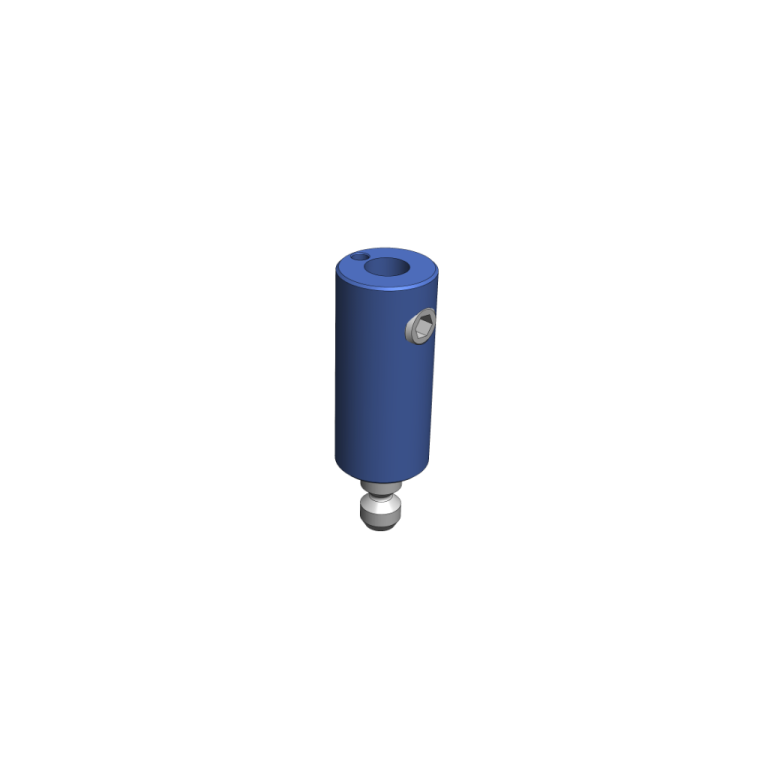

3DVerlängerung 40 - S
Verlängerung männlich (S) zum Verbinden zweier Bauteile mit Bohrung 8 und Niederzugzapfen.
Ein Niederzugzapfen (8-23) und eine Spannschraube (kurz) liegenen bei.

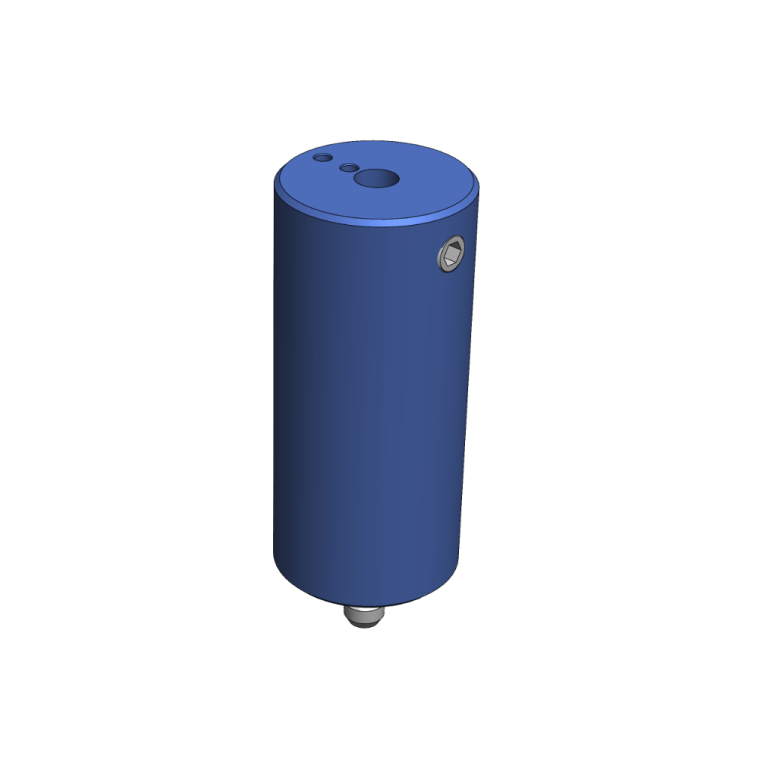

3DVerlängerung 80
Verlängerung 80 mm zum Verbinden zweier Bauteile mit Bohrung 8 und Niederzugzapfen.
Ein Niederzugzapfen (8-23) und eine Spannschraube (kurz) liegenen bei.

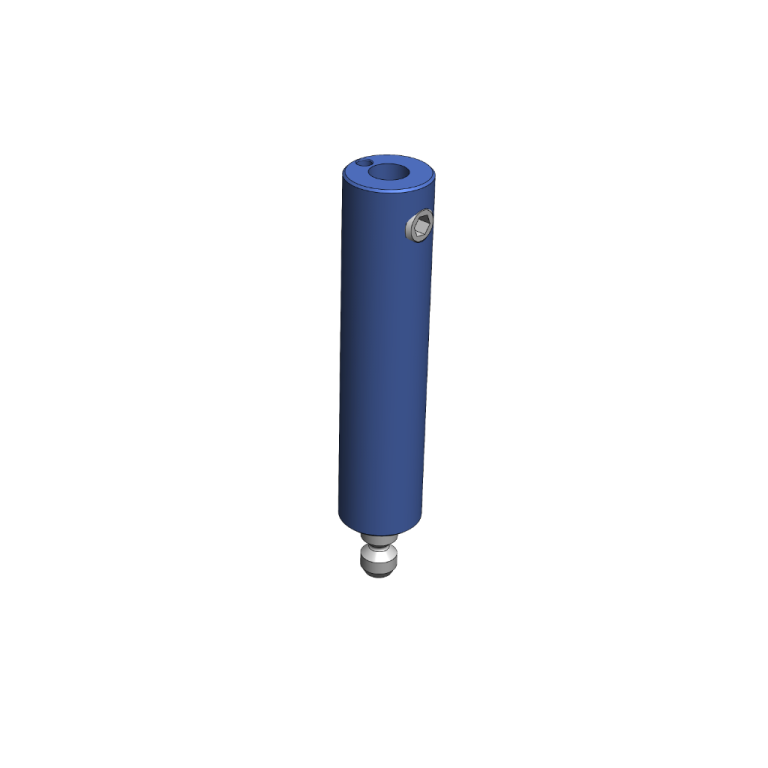

3DVerlängerung 80 - S
Verlängerung 80 mm (S) zum Verbinden zweier Bauteile mit Bohrung 8 und Niederzugzapfen.
Ein Niederzugzapfen (8-23) und eine Spannschraube (kurz) liegenen bei.

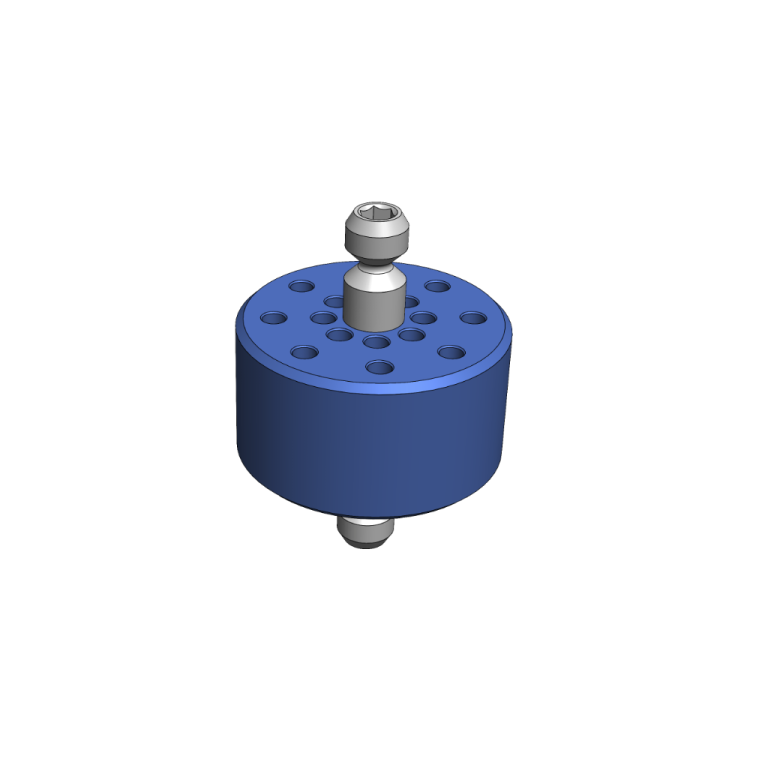

3DVerlängerung männlich 20
Verlängerung männlich zum verbinden zweier Bauteile mit Bohrung 8.
Zwei Niederzugzapfen (8-23) liegen bei.

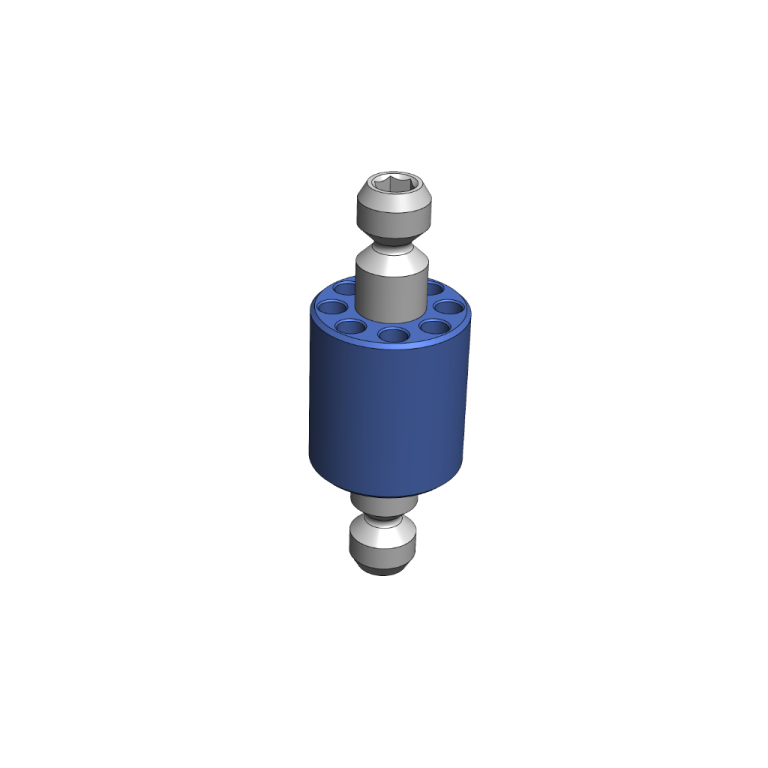

3DVerlängerung männlich 20 - S
Verlängerung männlich (S) zum verbinden zweier Bauteile mit Bohrung 8.
Zwei Niederzugzapfen (8-23) liegen bei.

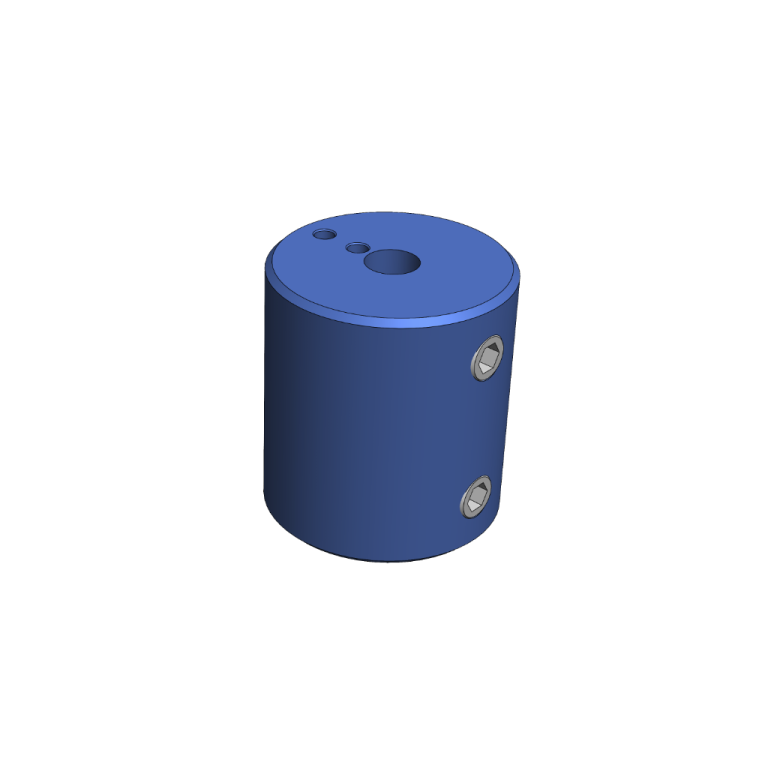

3DVerlängerung weiblich 40
Verlängerung weiblich zum Verbinden zweier Bauteile mit Niederzugzapfen.
Zwei Spannschrauben liegen bei.

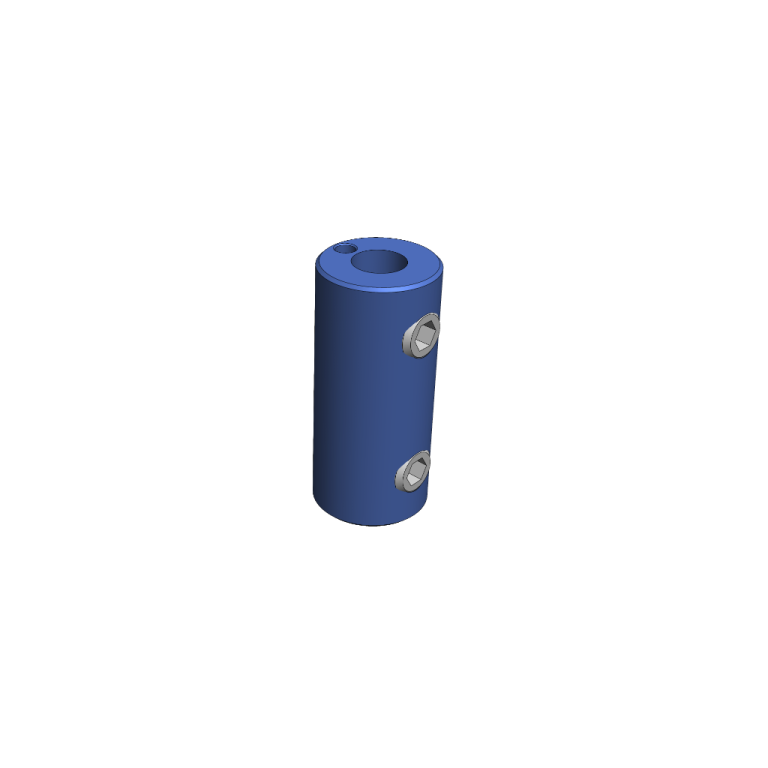

3DVerlängerung weiblich 40 - S
Verlängerung weiblich 40 mm (S) zum Verbinden zweier Bauteile mit Niederzugzapfen.
Zwei Spannschrauben liegen bei.
3DWinkelanschluss 20
Winkelanschluss 20 zur Verwendung als Eckverbinder, Verlängerung und zum Anschluss weiterer Bauteile.

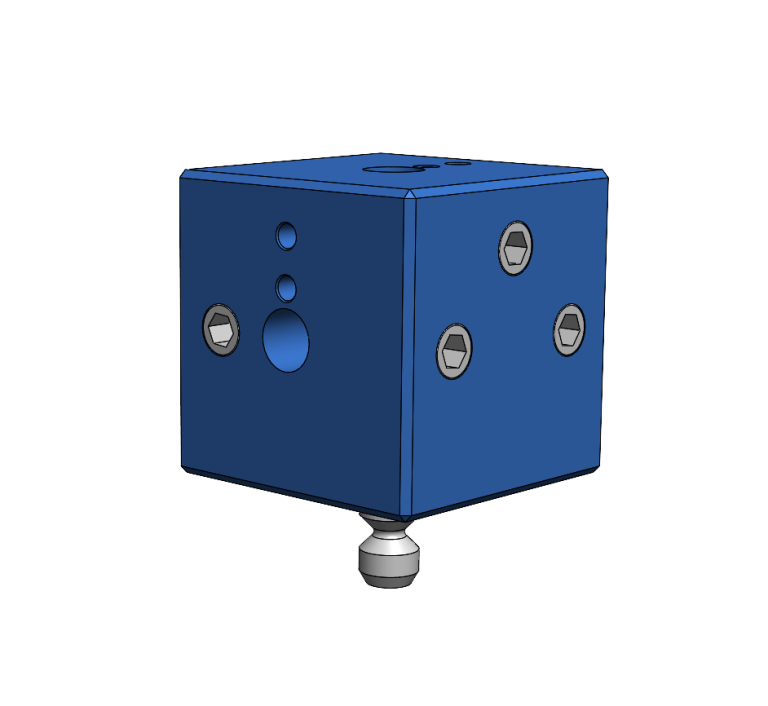

3DWinkelanschluss 40
Mehrfach Verbinder mit Niederzugzapfen 8-23 und Bohrung 8 sowie Gewinde M6.
Preise zzgl. MwSt. und Versand. Datenblätter und STEP-Dateien aller Bauteile finden Sie im Download-Bereich.
Profi-Tipp
Click-Verbinder liegen vielen SMARTTESTER® Aktuatoren bereits bei. Für schmale Aufbauten greifen Sie zu den S-Varianten mit 18 mm Durchmesser – sie lassen sich mit allen Zapfen-Bauteilen kombinieren.
