SMARTTESTER® MECHANICS
Befestigungen & Schienen
Mit den Schienen positionieren Sie alle Bauteile auch unabhängig vom Nutabstand von 40 mm. Über die Nut 8 der Schienen lassen sich zudem beliebige Bauteile mit Nutensteinen M4, M5, M6 oder M8 befestigen. Grundplatten, Laschen und Winkel ergänzen das Programm.
13 Bauteile im Shop
Alle Bauteile im Überblick

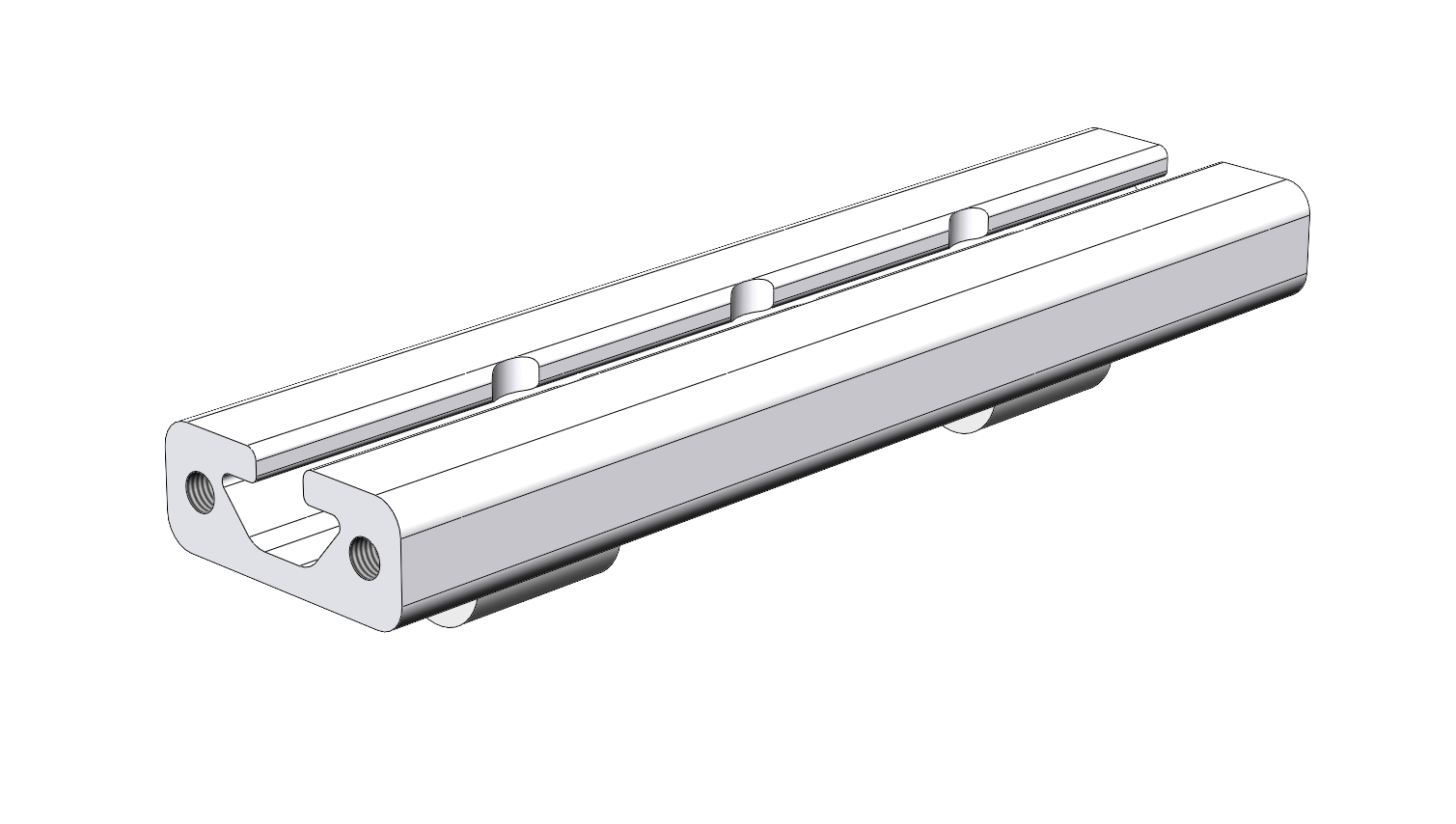

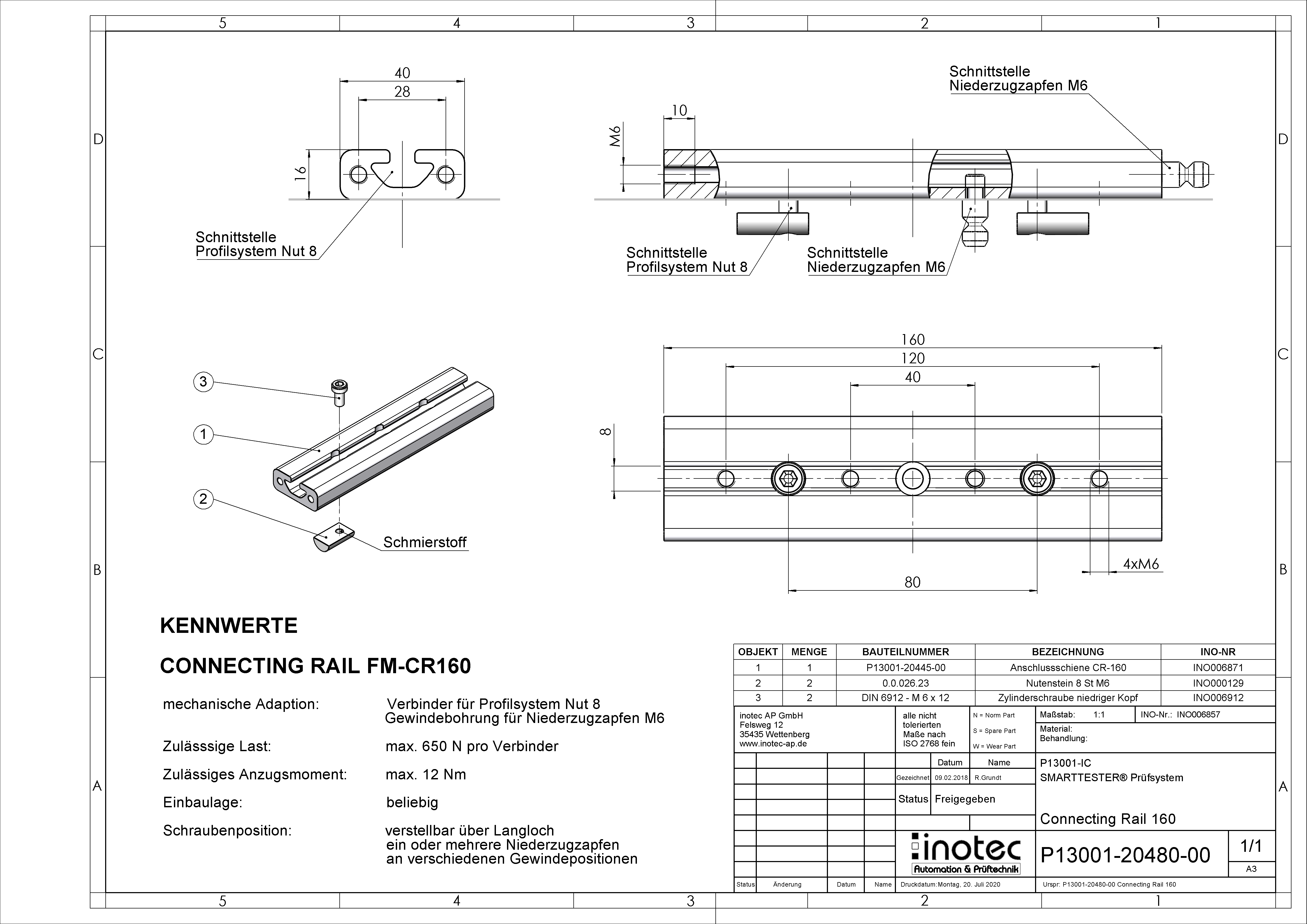

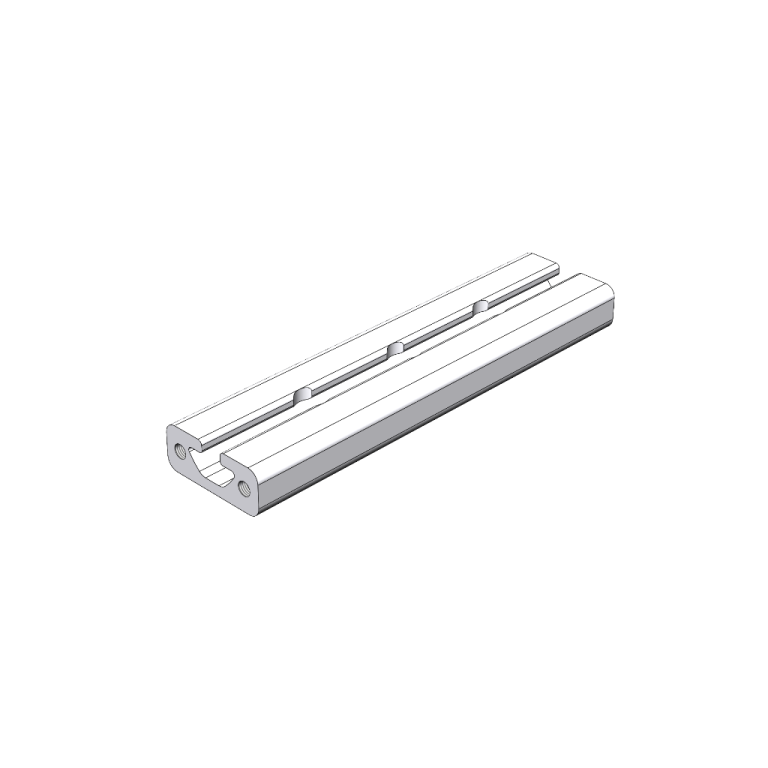

3DAnschlussschiene 160
Anschlusschiene 160 mm mit Nut 8.
Zusätzlich Gewindebohrungen M6 und Durchgangslöcher zur Befestigung.
Zwei Nutensteine 8-M6 und Befestigungsschrauben M6x12 liegen bei.

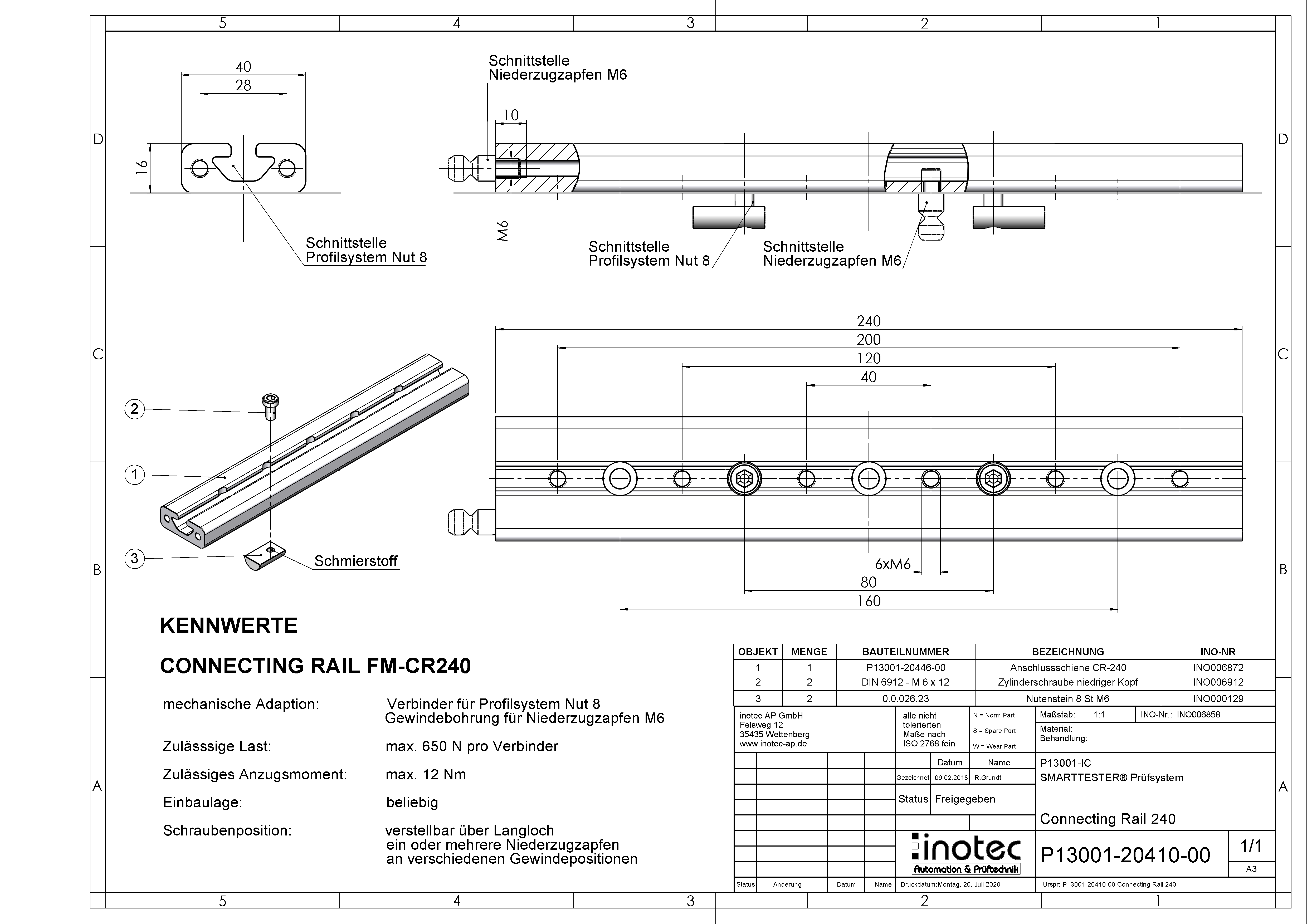

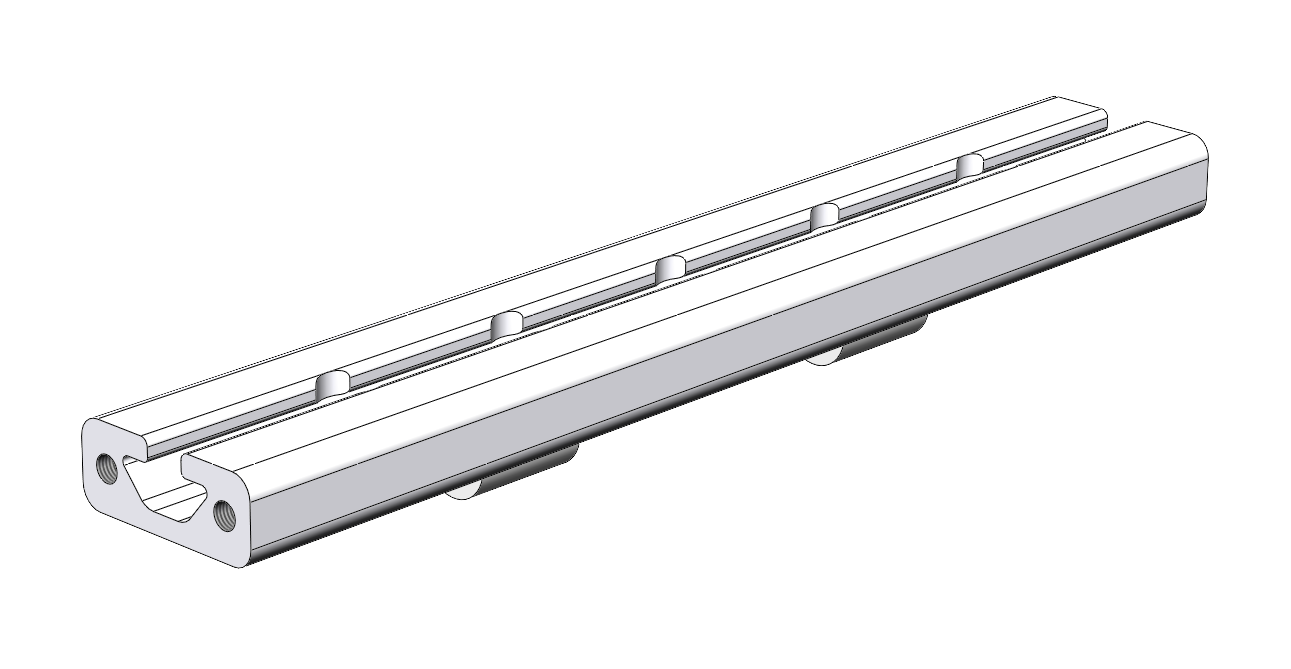

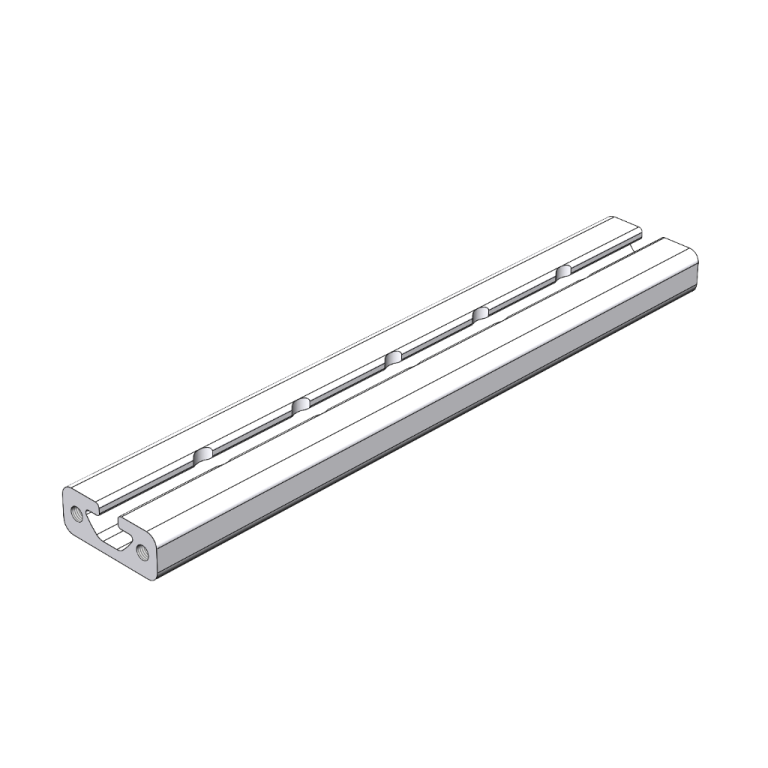

3DAnschlussschiene 240
Anschlusschiene 240 mm mit Nut 8.
Zusätzlich Gewindebohrungen M6 und Durchgangslöcher zur Befestigung.
Zwei Nutensteine 8-M6 und Befestigungsschrauben M6x12 liegen bei.

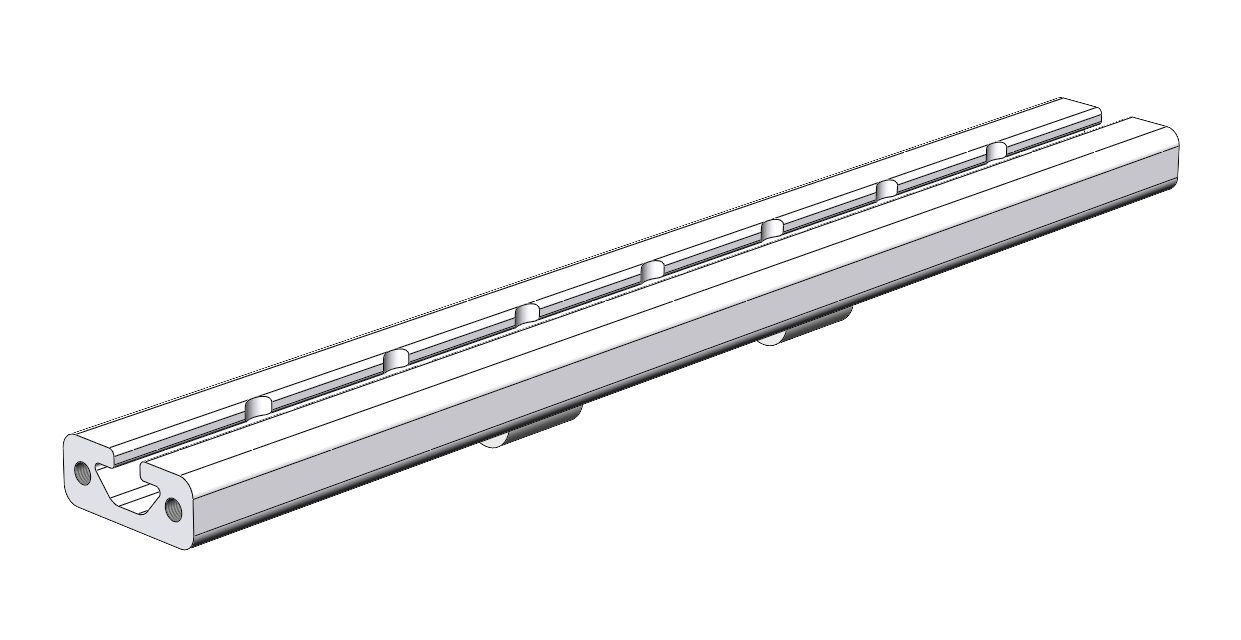

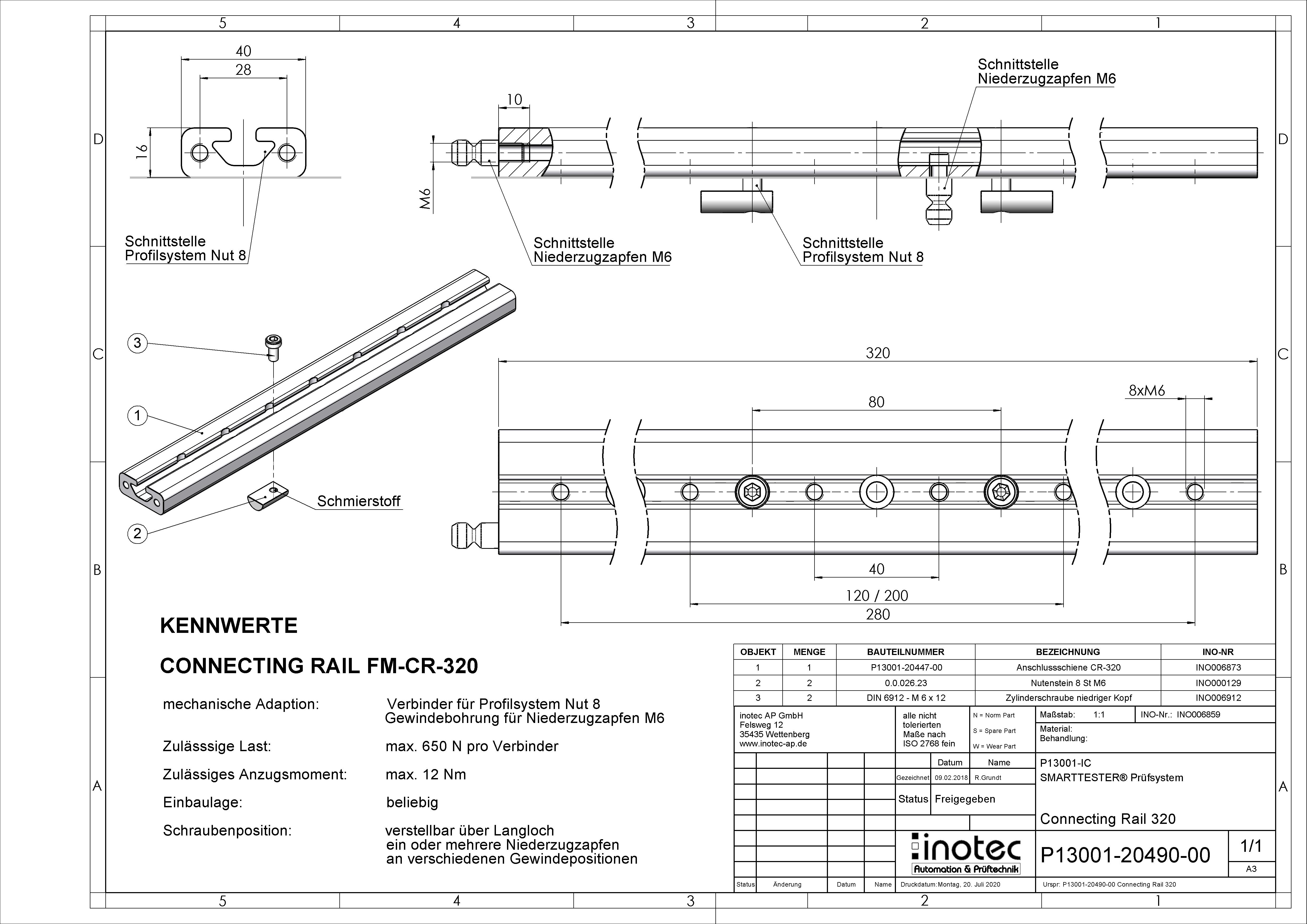

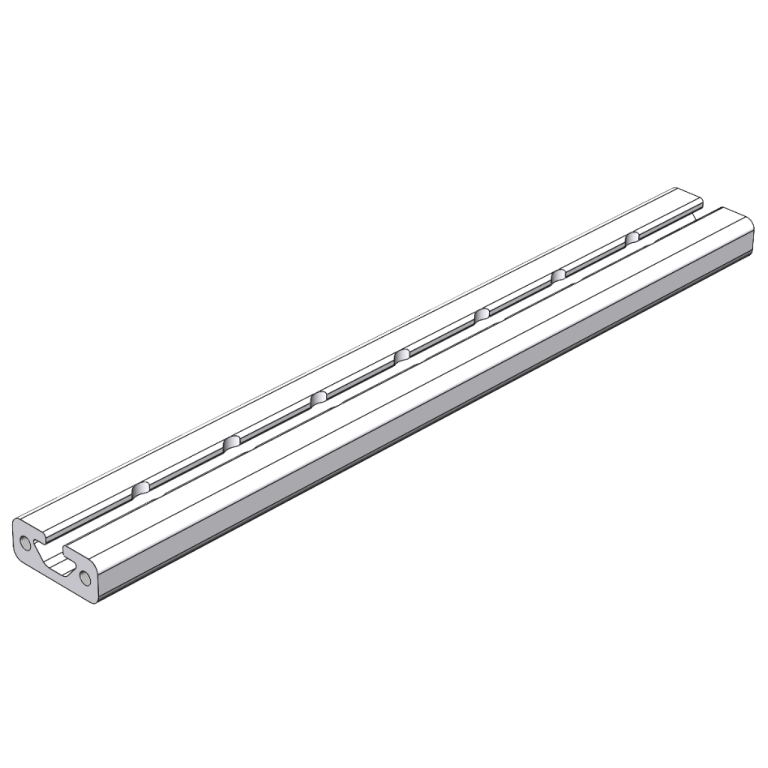

3DAnschlussschiene 320
Anschlusschiene 320 mm mit Nut 8.
Zusätzlich Gewindebohrungen M6 und Durchgangslöcher zur Befestigung.
Zwei Nutensteine 8-M6 und Befestigungsschrauben M6x12 liegen bei.

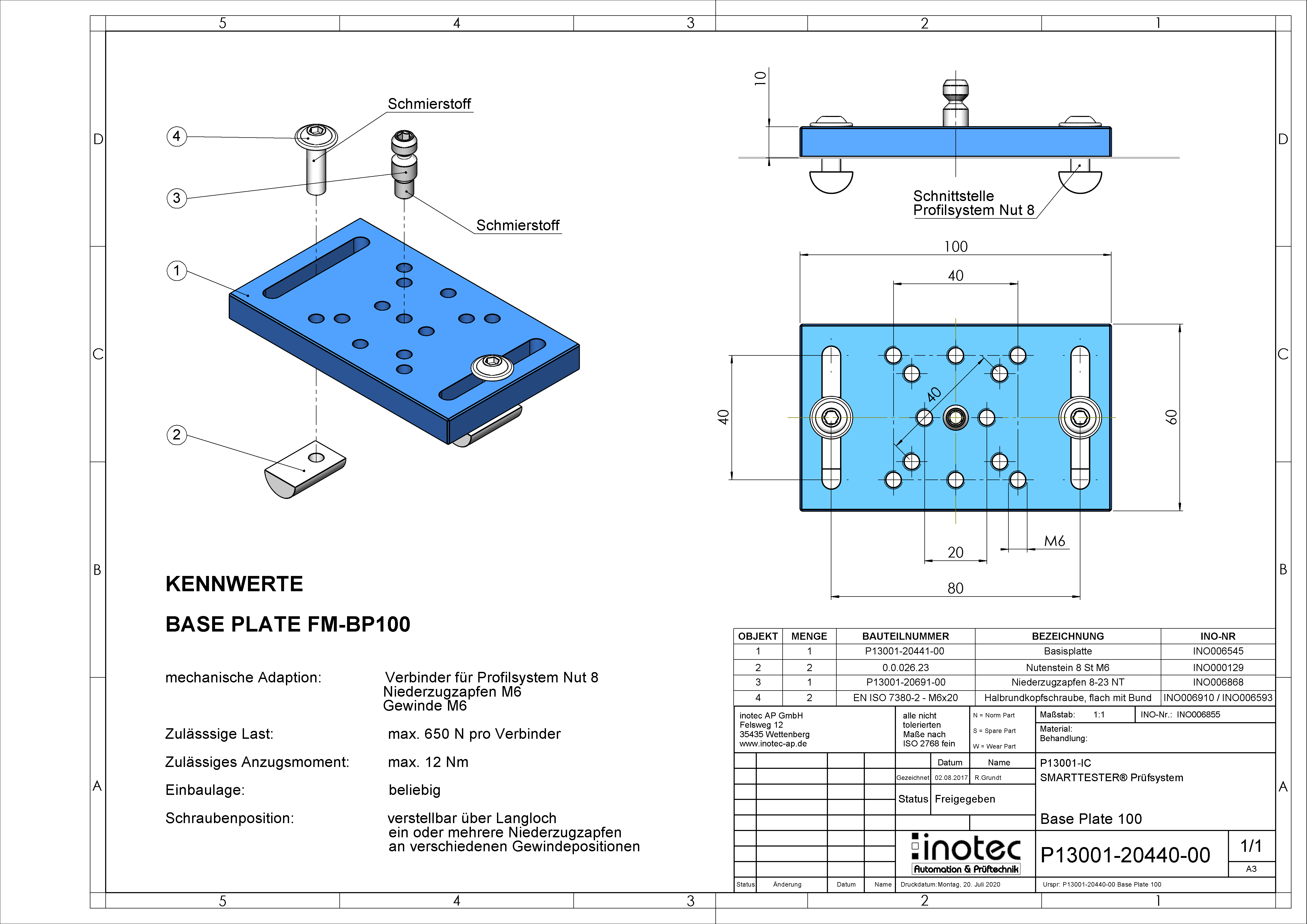

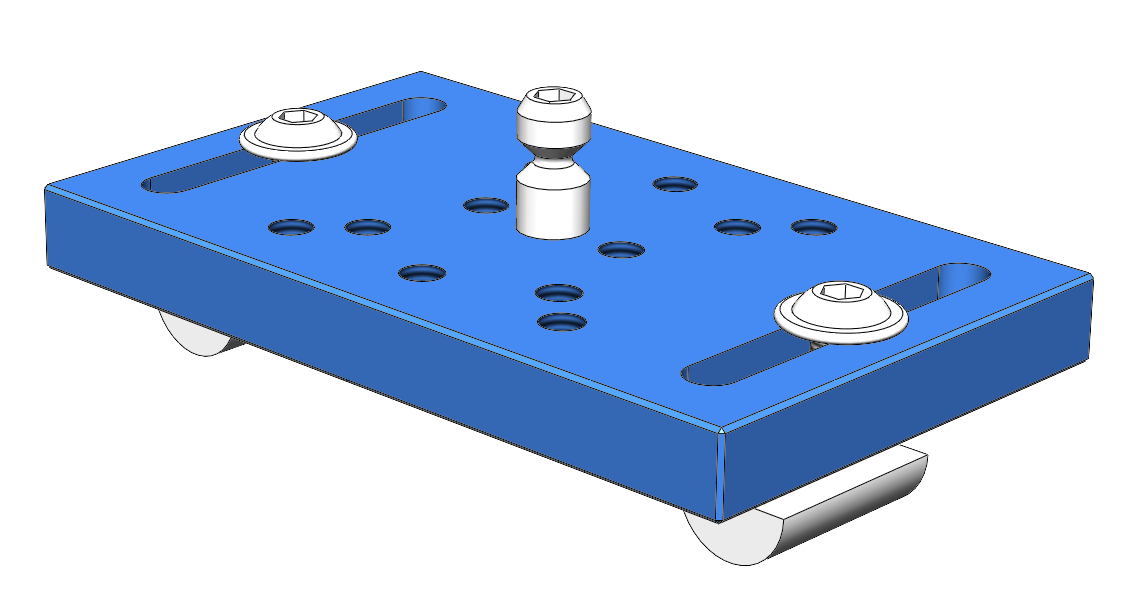

3DGrundplatte 100
Grundplatte zur flexiblen Befestigung von Bauteilen oder Prüflingen.
Ein Niederzugzapfen (8-23) und zwei Schrauben mit Nutensteinen 8-M6 liegen bei.

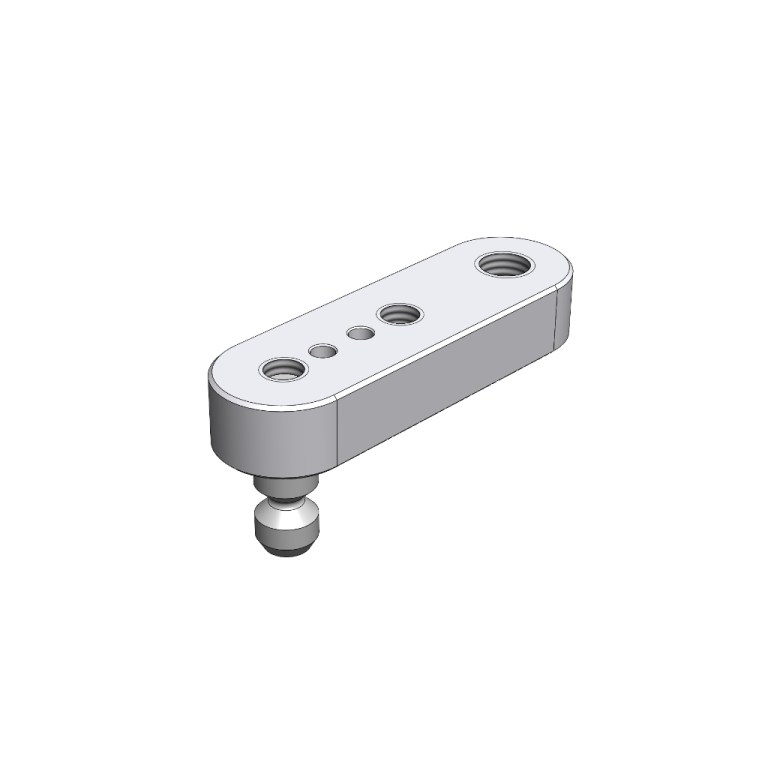

Klemmlasche 40
Klemmlasche 40 zum Befestigen von Prüflingen mittels Klemmschraube.
Inklusive Niederzugzapfen 8-23

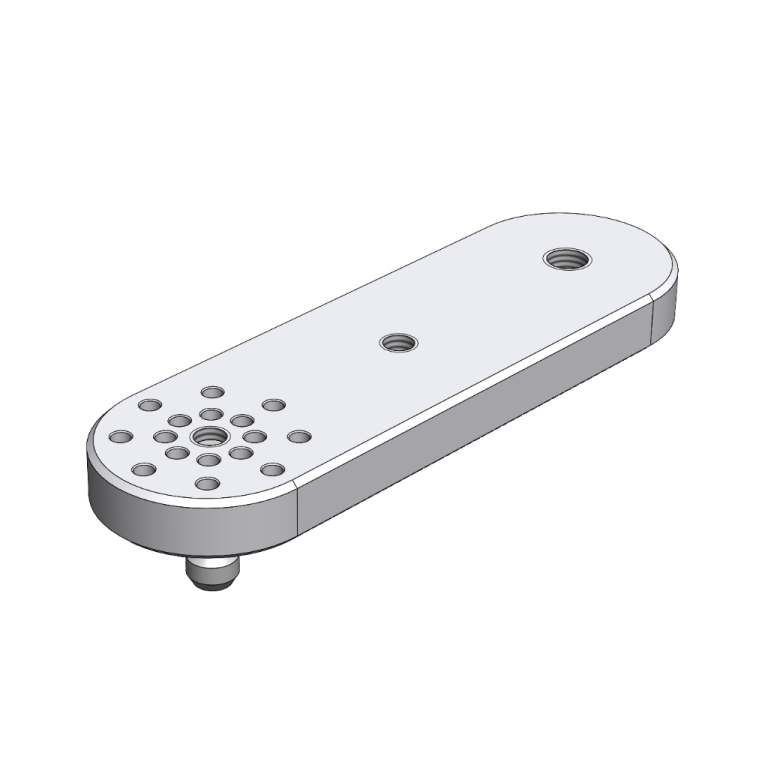

Klemmlasche 80
Klemmlasche zum Befestigen von Prüflingen mittels Klemmschraube.
Inklusive Niederzugzapfen 8-23

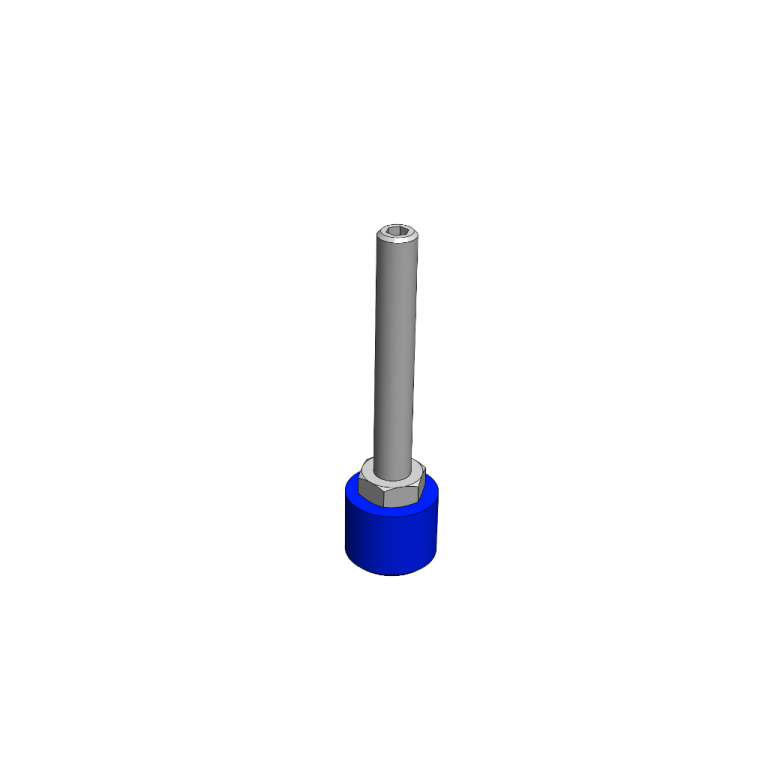

Klemmschraube PU
Klemmschraube zur Verwendung mit Klemmlasche oder auf einzeln.
Kontermutter M8 (SW13) liegt bei.

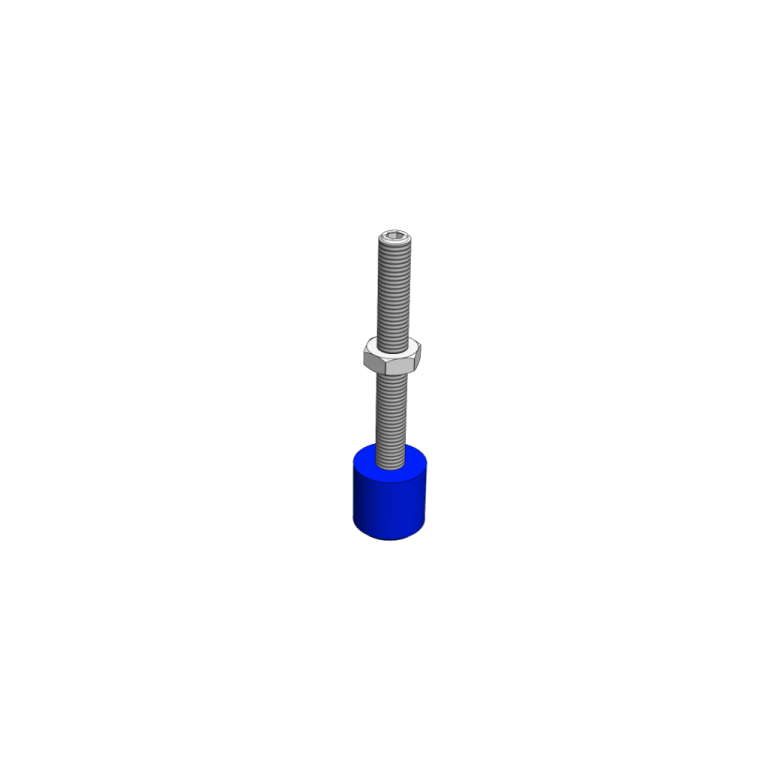

Klemmschraube PU-M6
Klemmschraube zur Verwendung mit Klemmlasche oder auf einzeln.
Kontermutter M6 (SW10) liegt bei.

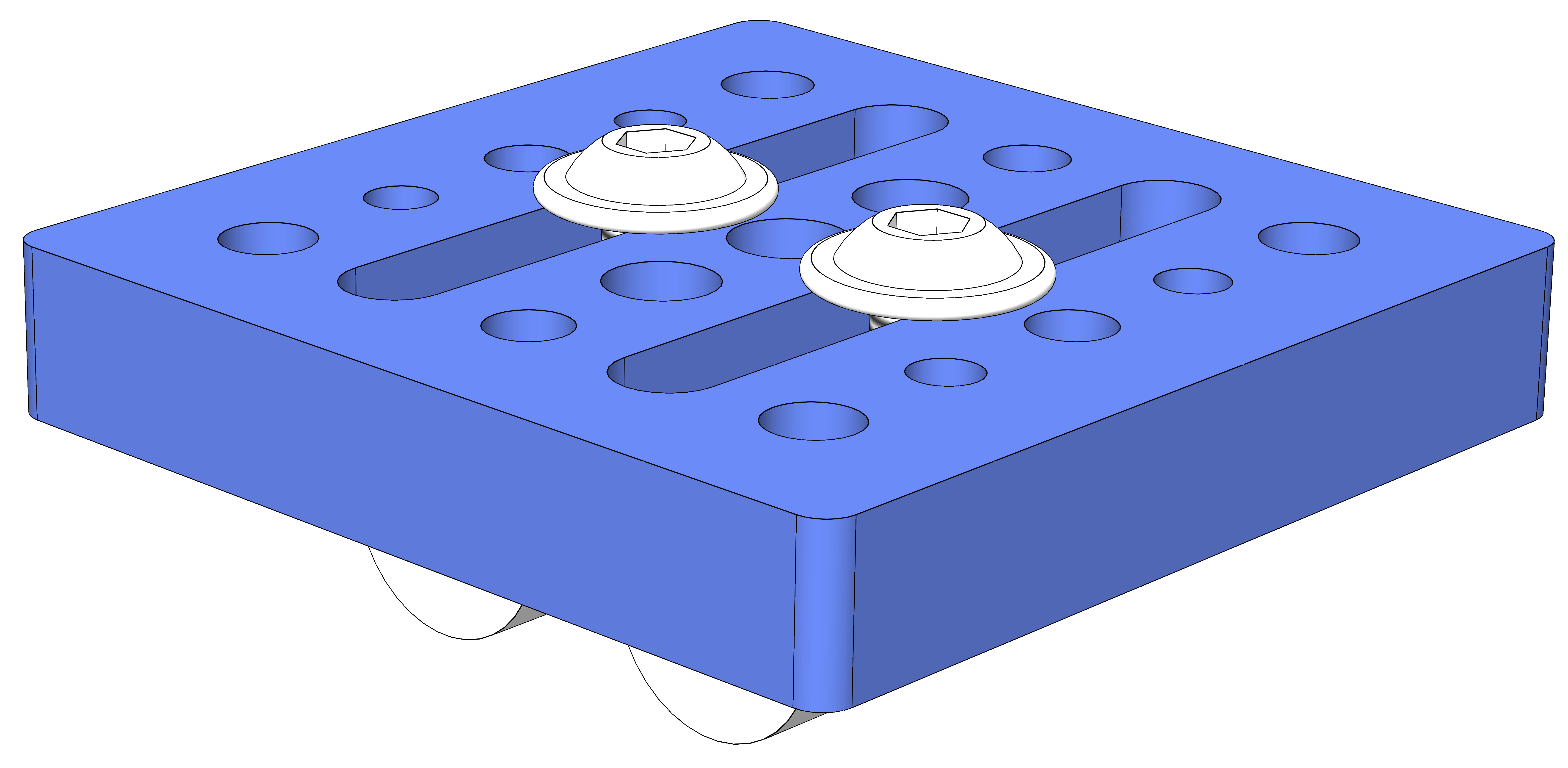

3DMultiplattensatz
Multiplatte zur flexiblen Befestigung von Bauteilen oder Prüflingen.
Zwei Befestigungsschrauben und zwei Nutensteine (M6 - Nut 8) liegen bei

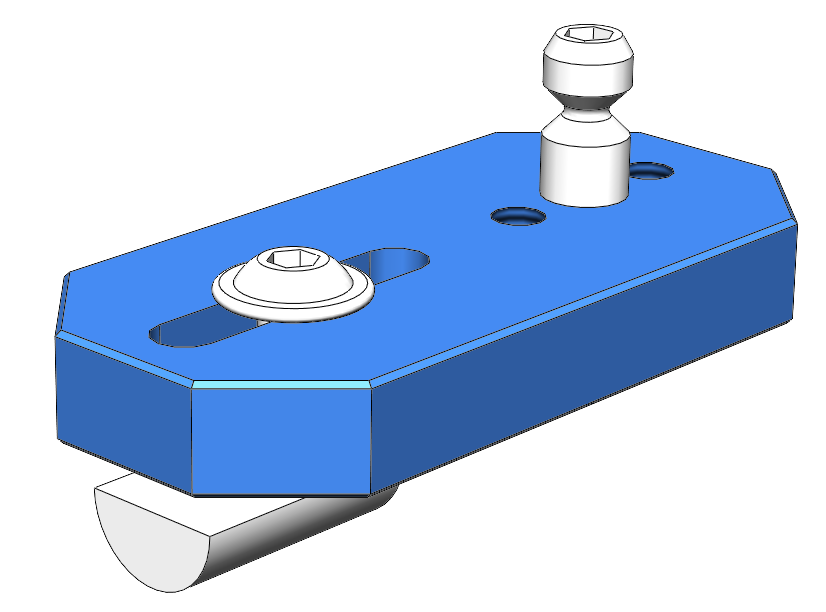

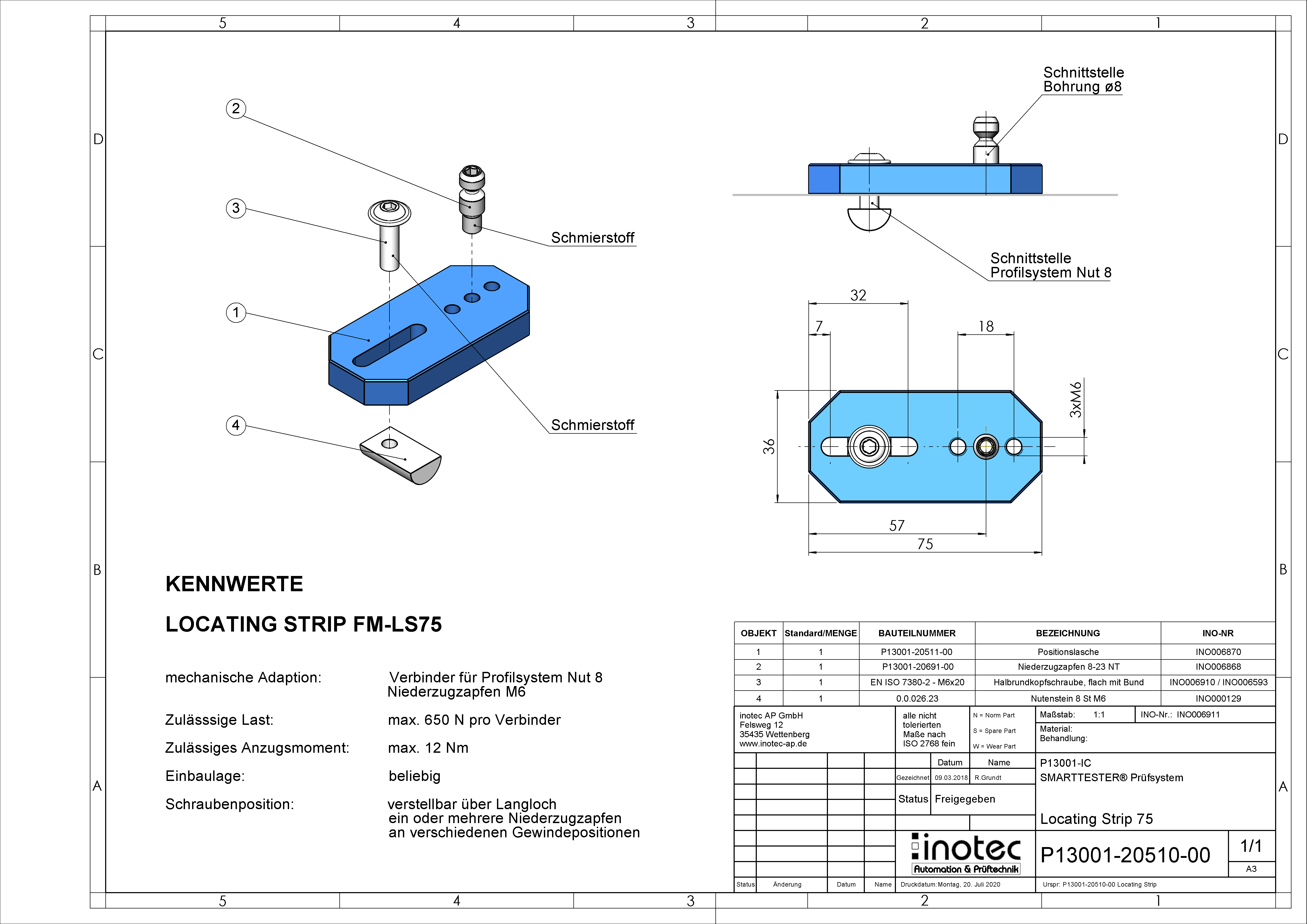

3DPositionslasche 75
Mit der Positionslasche 75 lassen sich Bauteile auch außerhalb des Rasters von 40 mm platzieren und verschieben.

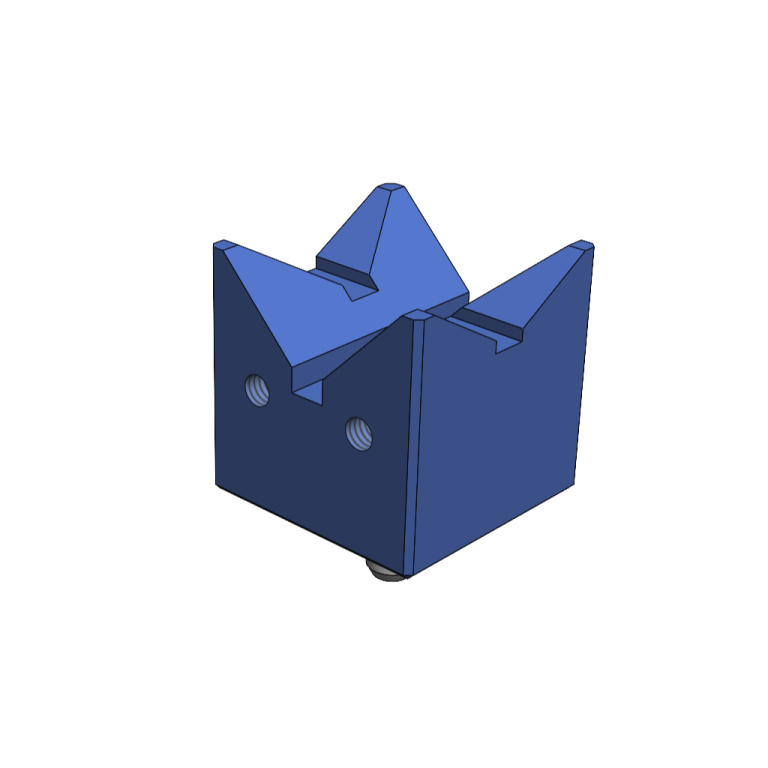

Prismenaufnahme 90/120
Prismenaufnahmen zum Aufnehmen runder Werkstücke.
Zwei Prismenformen mit 120 ° und 90 °.
Niederzugzapfen 8-23 liegt bei.

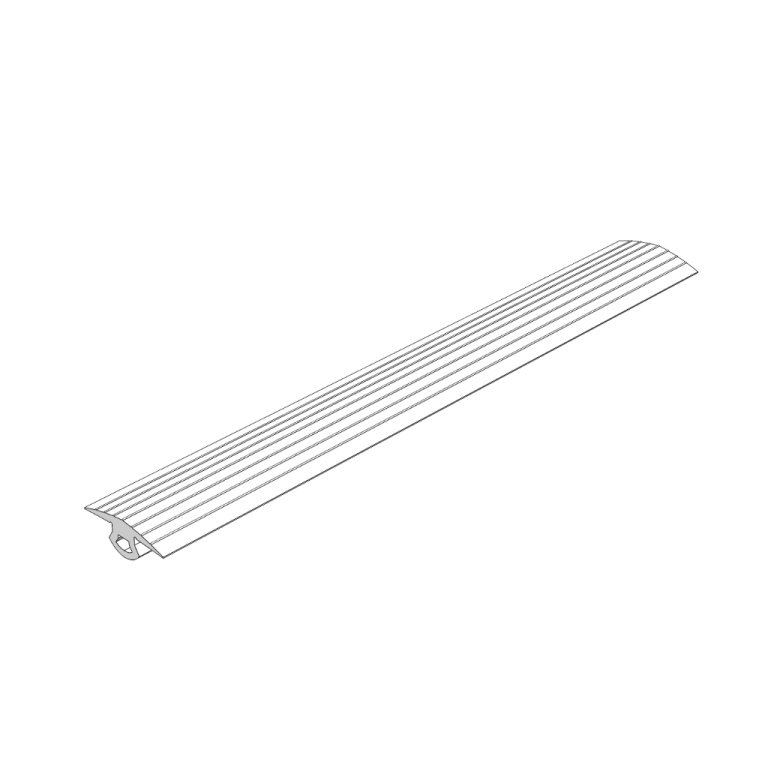

Rutschfeste Auflage
Rutschfeste Auflage, einklemmbar in Nut 8.
Kann mit Schere passend zugeschnitten werden.

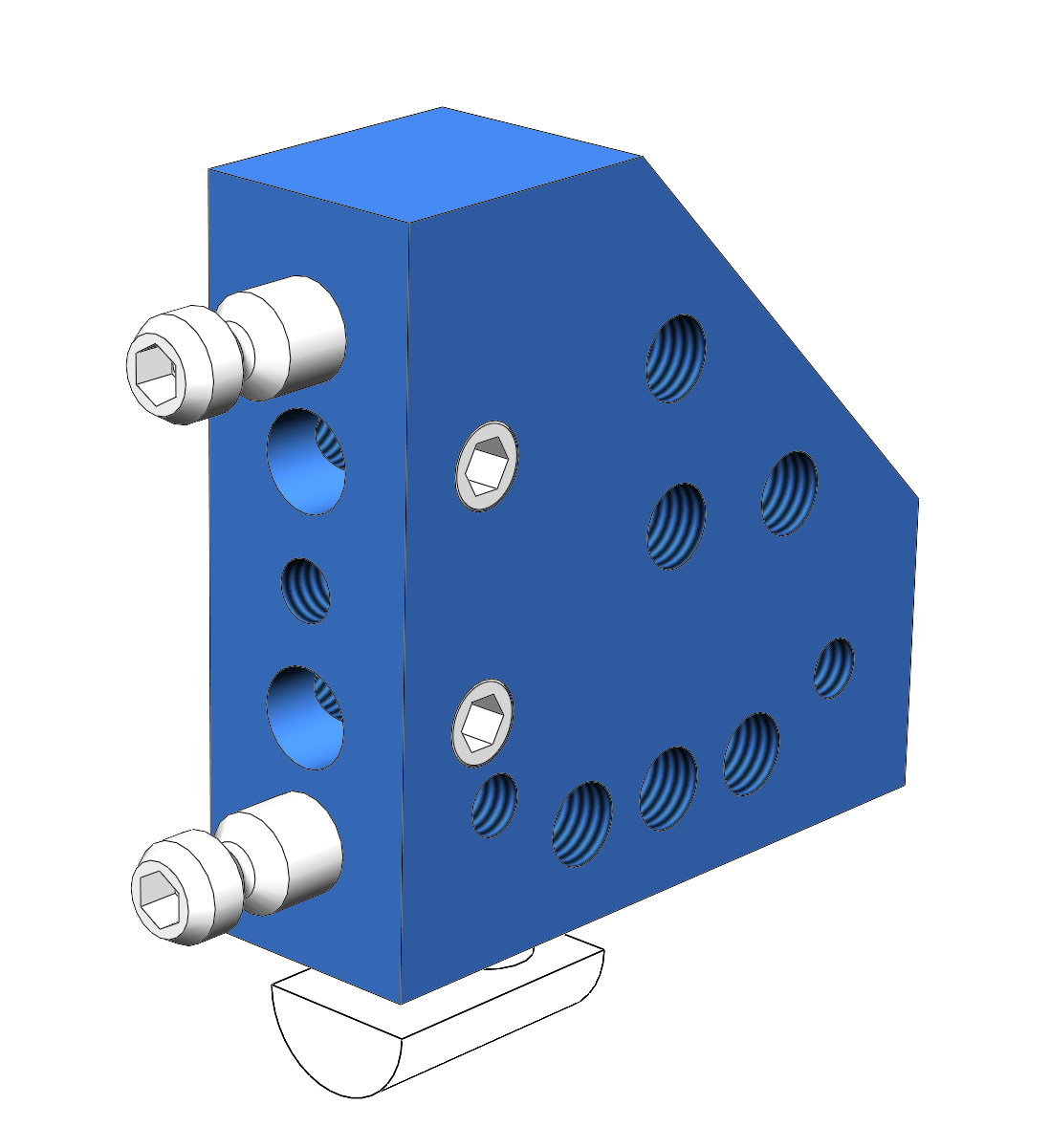

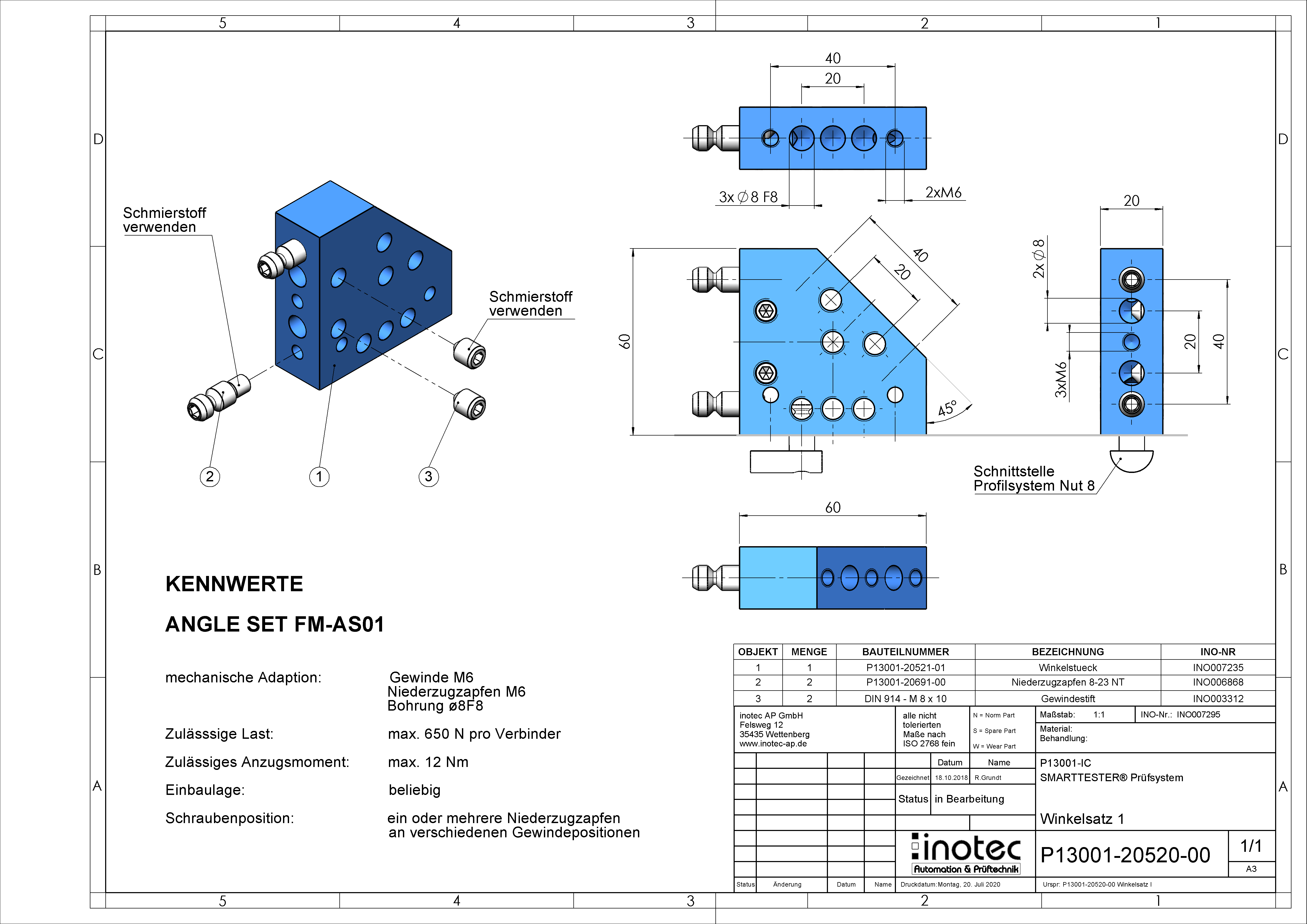

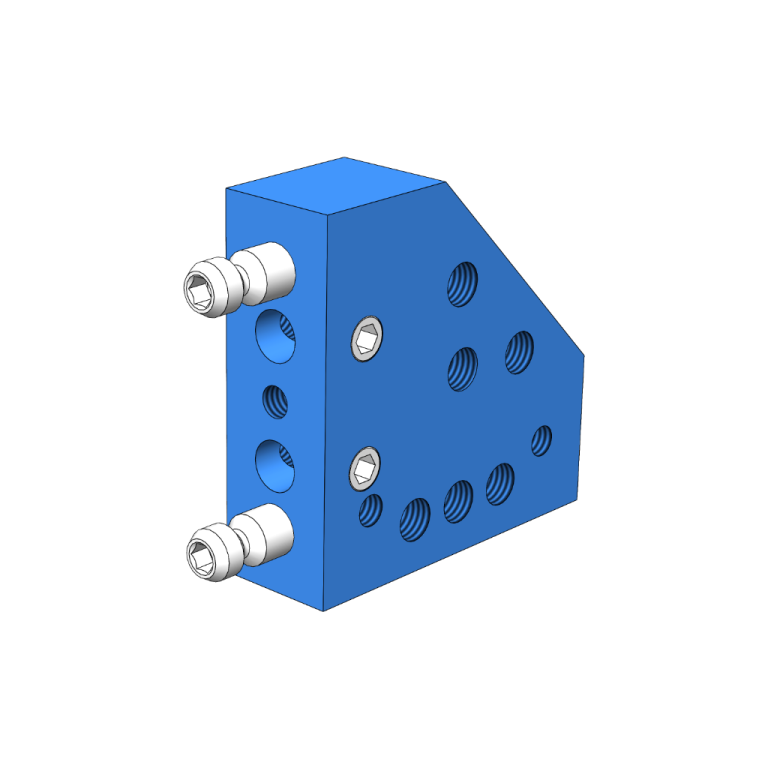

3DWinkelsatz 01
Winkelsatz zur flexiblen Befestigung von Bauteilen oder Prüflingen.
Zwei Niederzugzapfen (8-23) und zwei Spannschrauben (kurz) liegen bei.
Preise zzgl. MwSt. und Versand. Datenblätter und STEP-Dateien aller Bauteile finden Sie im Download-Bereich.
Profi-Tipp
Die passenden Nutensteine in M4, M5, M6 und M8 finden Sie unter Profile & Profilzubehör – damit befestigen Sie auch Fremdbauteile sicher an den Schienen.
