SMARTTESTER® MECHANICS

Spannelemente & Klemmsysteme

Spannelemente und Klemmsysteme fixieren Bauteile und Prüflinge sicher. Je nach Anforderung stehen harte und weiche Klemmschrauben zur Verfügung. Auch sie ziehen Sie mit dem Innensechskant 4 mm fest und sichern sie bei Bedarf zusätzlich mit einer Kontermutter (SW 13). Schraubstöcke und Backenfutter nehmen kleine und runde Bauteile auf.

Harte und weiche Klemmköpfe Innensechskant 4 mm Schraubstöcke & Backenfutter Pneumatisch betätigbar

Im Shop ansehen Datenblätter & 3D-Daten

18 Bauteile im Shop

Alle Bauteile im Überblick

INO008687

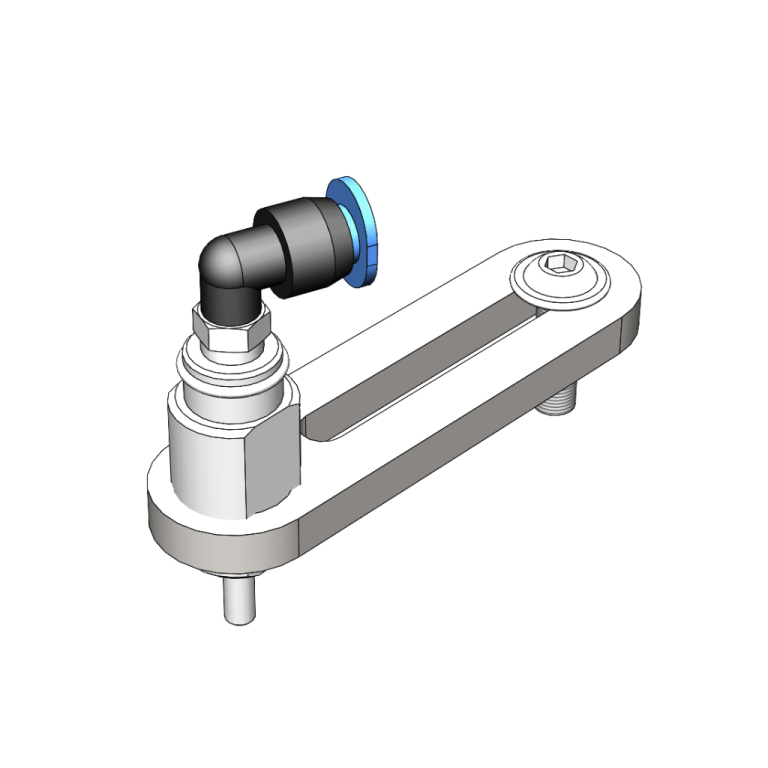

Einschraubzylinder 01

Der Einschraubzylinder 01 lässt sich für kleine Spannkräfte oder Betätigungen verwenden.
Geliefert mit Anschraublasche und Befestigungsschraube M6x20.
Schlauchanschluss ø6 drehbar.
Maximale Betätigungskraft ca. 40 N, Hub 15 mm.

84,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO006855

Grundplatte 100

Grundplatte zur flexiblen Befestigung von Bauteilen oder Prüflingen.
Ein Niederzugzapfen (8-23) und zwei Schrauben mit Nutensteinen 8-M6 liegen bei.

62,70 € zzgl. MwSt.

In den Warenkorb Details Datenblatt 3D (STEP) · Anmelden

INO008684

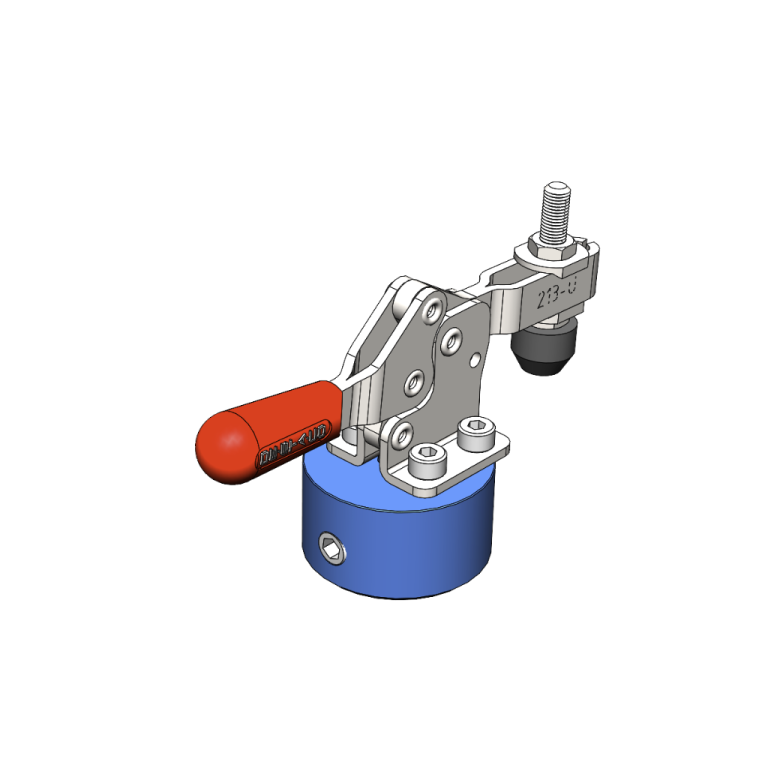

Horizontalspanner 01

Mit dem Horizontalspanner 01 lassen sich Werkstücke oder Prüflinge schnell einspannen.
Montiert auf Anschlussplatte ø36 mit Bohrung 8 und Spannschraube M8.
Mit Neopren Schutzkappe für Druckschraube M5.
Maximale Haltekraft ca. 500 N.

81,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO008659

Klemmlasche 40

Klemmlasche 40 zum Befestigen von Prüflingen mittels Klemmschraube.
Inklusive Niederzugzapfen 8-23

36,60 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO003524

Klemmlasche 80

Klemmlasche zum Befestigen von Prüflingen mittels Klemmschraube.
Inklusive Niederzugzapfen 8-23

49,10 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO003525

Klemmschraube PU

Klemmschraube zur Verwendung mit Klemmlasche oder auf einzeln.
Kontermutter M8 (SW13) liegt bei.

8,20 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO009564

Klemmschraube PU-M6

Klemmschraube zur Verwendung mit Klemmlasche oder auf einzeln.
Kontermutter M6 (SW10) liegt bei.

7,20 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO006601

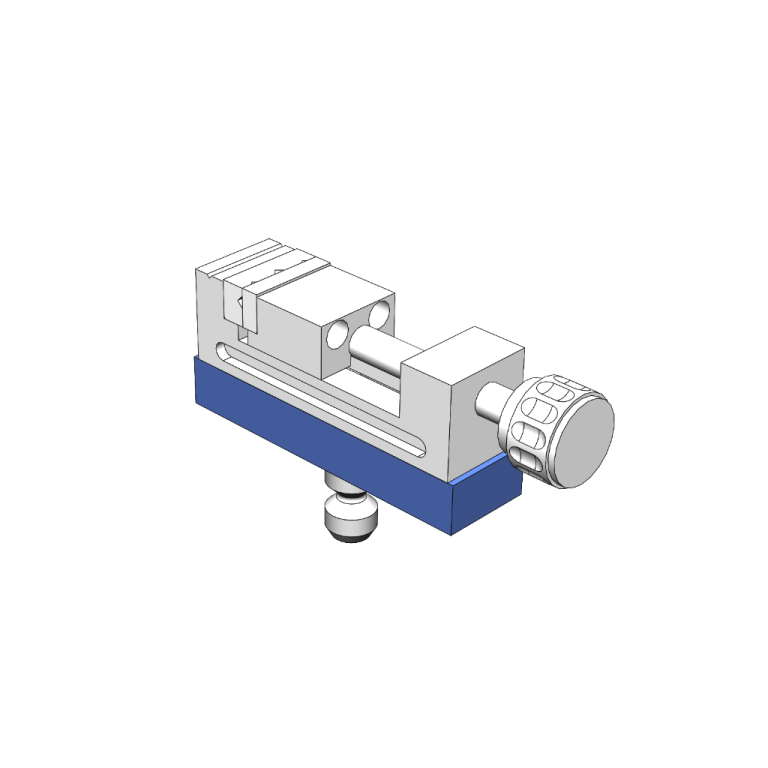

Klemmsystem 15

Das Klemmsystem 15 bietet einen Spannbereich von 15 mm.
Gehärtete Backen mit Prisma sowie Kunststoffbacken liegen bei.
Montiert auf Grundplatte und mit Niederzugzapfen 8-23 zur schnellen Montage.

179,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO006602

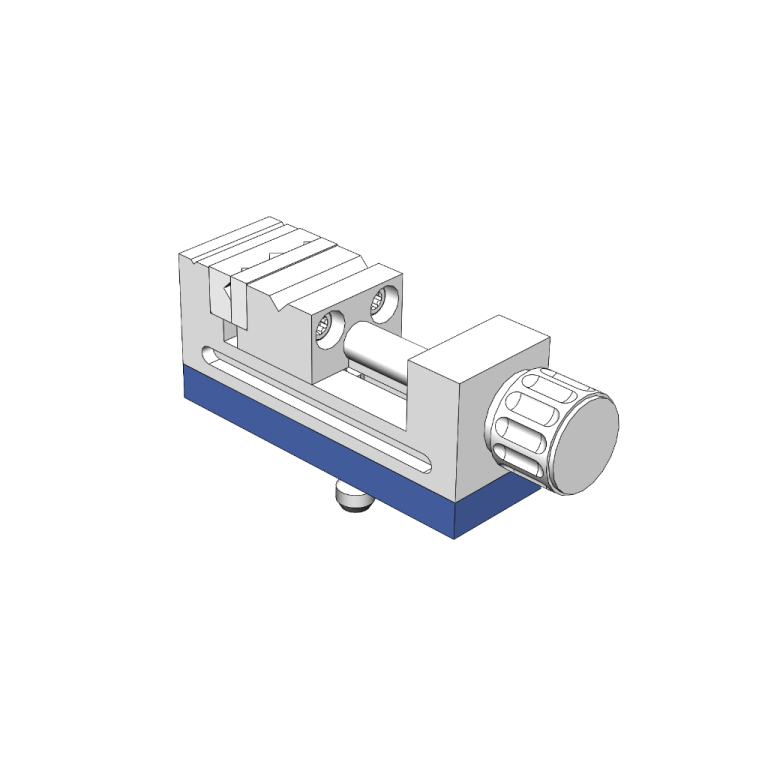

Klemmsystem 25

Das Klemmsystem 25 bietet einen Spannbereich von 25 mm.
Gehärtete Backen mit Prisma sowie Kunststoffbacken liegen bei.
Montiert auf Grundplatte und mit Niederzugzapfen 8-23 zur schnellen Montage.

211,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO006603

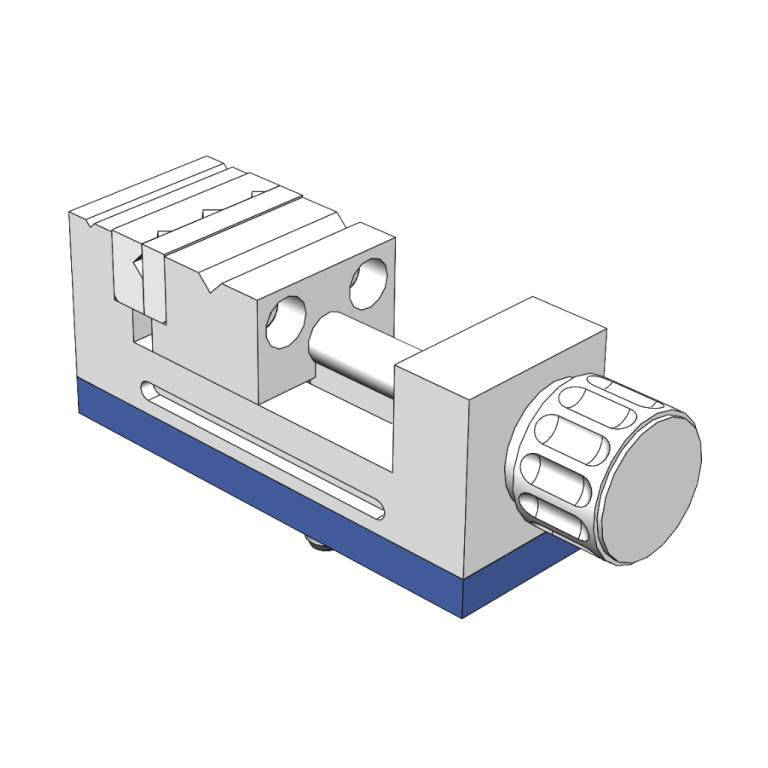

Klemmsystem 35

Das Klemmsystem 35 bietet einen Spannbereich von 35 mm.
Gehärtete Backen mit Prisma sowie Kunststoffbacken liegen bei.
Montiert auf Grundplatte und mit Niederzugzapfen 8-23 zur schnellen Montage.

253,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO006605

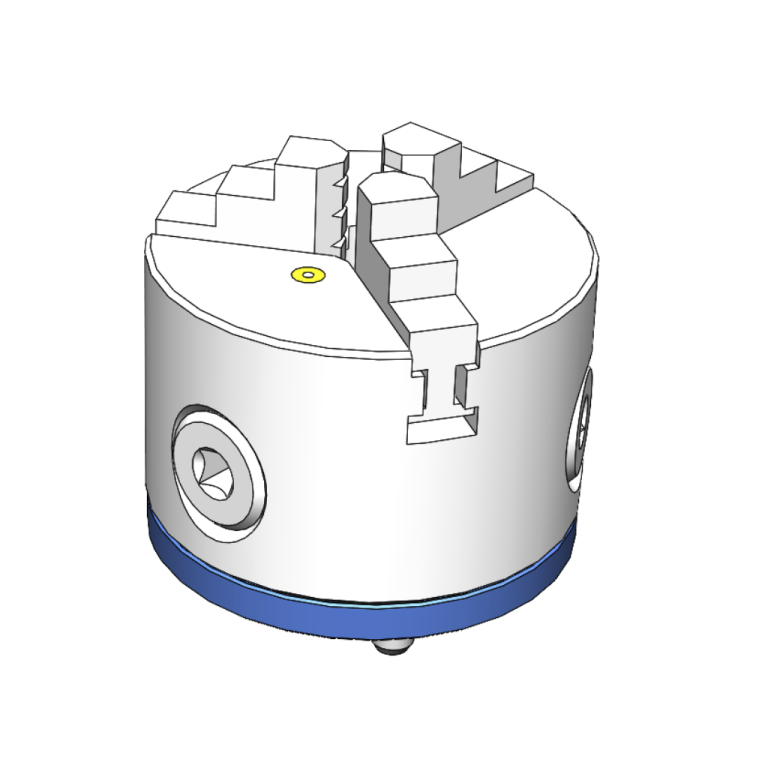

Klemmsystem rund 80-3

Das Klemmsystem rund 80-3 bietet einen Spannbereich von ø67 mm.
Drei Wechselbacken für das Spannen Innen / Aussen und zentrisches Spannen.
Konmpatibel mit Drehachsen RB.
Geliefert mit zwei Niederzugzapfen 8-23 zur schnellen Montage und Vierkant Steckschlüssel

262,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO006913

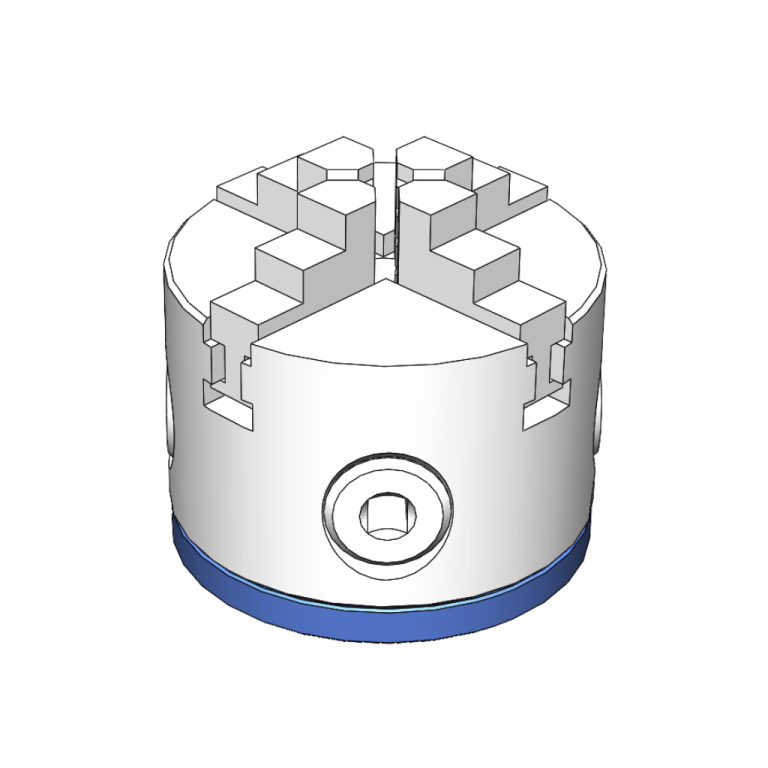

Klemmsystem rund 80-4

Das Klemmsystem rund 80-4 bietet einen Spannbereich von ø67 mm.
Vier Wechselbacken für das Spannen Innen / Aussen.
Konmpatibel mit Drehachsen RB.
Geliefert mit zwei Niederzugzapfen 8-23 zur schnellen Montage.

280,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO007061

MECHANICS Clamp Set I

Erweiterungssatz SMARTTESTER® CLAMP-SET

1.420,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt

INO012893

MECHANICS Clamp Set II

Erweiterungssatz SMARTTESTER® CLAMP-SET II

1.420,00 € zzgl. MwSt.

In den Warenkorb Details Datenblatt 3D (STEP) · Anmelden

INO012714

Multiplattensatz

Multiplatte zur flexiblen Befestigung von Bauteilen oder Prüflingen.
Zwei Befestigungsschrauben und zwei Nutensteine (M6 - Nut 8) liegen bei

42,15 € zzgl. MwSt.

In den Warenkorb Details Datenblatt 3D (STEP) · Anmelden

INO006911

Positionslasche 75

Mit der Positionslasche 75 lassen sich Bauteile auch außerhalb des Rasters von 40 mm platzieren und verschieben.

55,67 € zzgl. MwSt.

In den Warenkorb Details Datenblatt 3D (STEP) · Anmelden

INO013362

Prismenaufnahme 90/120

Prismenaufnahmen zum Aufnehmen runder Werkstücke.
Zwei Prismenformen mit 120 ° und 90 °.
Niederzugzapfen 8-23 liegt bei.

193,90 € zzgl. MwSt.

In den Warenkorb Details

INO007295

Winkelsatz 01

Winkelsatz zur flexiblen Befestigung von Bauteilen oder Prüflingen.
Zwei Niederzugzapfen (8-23) und zwei Spannschrauben (kurz) liegen bei.

90,68 € zzgl. MwSt.

In den Warenkorb Details Datenblatt 3D (STEP) · Anmelden

Auf Anfrage

Weitere Bauteile

FM-CS02

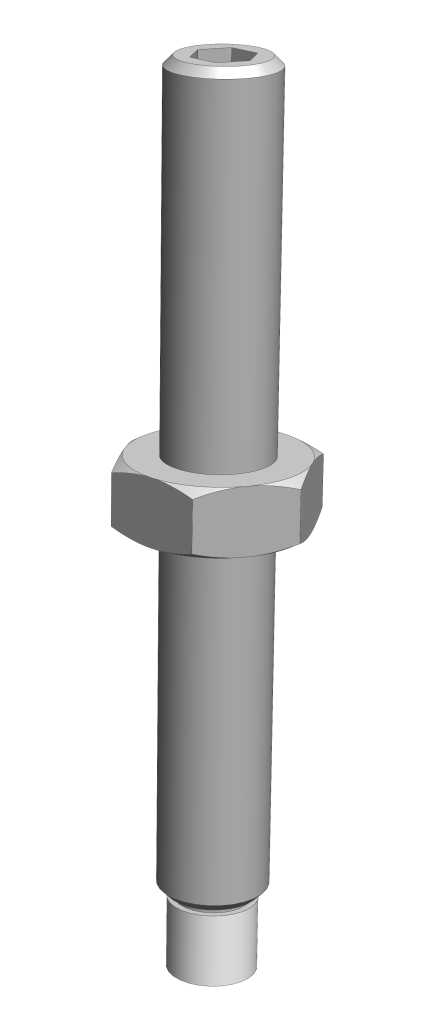

Klemmschraube hart

Länge: 66 mm
Durchmesser: 6,5 mm
Verbindung: Gewinde M8
Anwendung: Klemmen mit hartem PU-Kopf

Preis auf Anfrage

Anfragen Datenblatt

Preise zzgl. MwSt. und Versand. Datenblätter und STEP-Dateien aller Bauteile finden Sie im Download-Bereich.

Profi-Tipp

Klemmen als Teil des Prüfablaufs: Der Einschraubzylinder 01 wird pneumatisch betätigt – angesteuert über ein AIR-Modul Ihres SMARTTESTER®. So wird das Spannen automatisch Teil Ihres Prüfprogramms.

AIR-Module ansehen Sonderlösung anfragen
